专利号: 2024205811609
申请人: 承德医学院
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

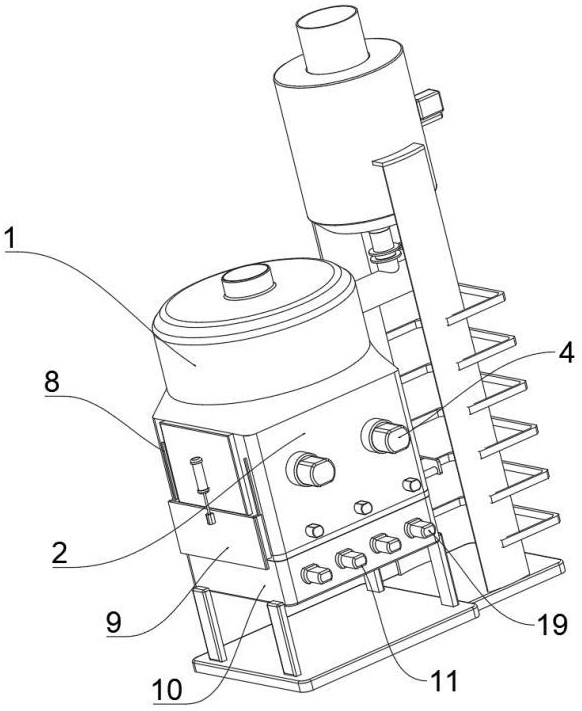

1.一种中药材粉碎装置,其特征在于,包括:顶机体;

中机体,所述中机体固定连接于顶机体底部;

第一碾压辊,一对所述第一碾压辊活动连接于中机体内部;

第一驱动电机,一对所述第一驱动电机固定安装于中机体外侧壁面,所述第一驱动电机驱动端连接于第一碾压辊;

分级板,所述分级板贯穿于中机体两侧之间;

第一电动推杆,所述第一电动推杆固定安装于中机体一侧,所述第一电动推杆伸缩端连接于分级板一侧;

第二电动推杆,所述第二电动推杆固定安装于中机体一侧壁面;

导向滑轨,一对所述导向滑轨均连接于中机体外部侧壁面;

侧门,所述侧门滑动连接于一对导向滑轨,所述侧门连接于第二电动推杆伸缩端;

二级粉碎机构,所述二级粉碎机构连接于中机体底部;

初碎防堵进料机构,所述初碎防堵进料机构固定安装于顶机体。

2.根据权利要求1所述的一种中药材粉碎装置,其特征在于,所述二级粉碎机构包括:下机体,所述下机体固定安装于中机体底部;

第二驱动电机,两对所述第二驱动电机均固定安装于下机体一侧;

第二碾压辊,两对所述第二碾压辊活动连接于下机体内部,所述第二碾压辊连接于第二驱动电机驱动端。

3.根据权利要求1所述的一种中药材粉碎装置,其特征在于,所述初碎防堵进料机构包括:绞龙,所述绞龙固定安装于顶机体,所述绞龙出料端连通于中机体顶部;

进料斗,所述进料斗底部连通于绞龙进料管。

4.根据权利要求1所述的一种中药材粉碎装置,其特征在于,还包括:上破碎内腔,所述上破碎内腔固定安装于中机体内部两侧壁面;

下破碎内腔,所述下破碎内腔固定安装于下机体内部两侧壁面。

5.根据权利要求3所述的一种中药材粉碎装置,其特征在于,还包括:搅拌电机,所述搅拌电机固定安装于进料斗一侧;

搅拌桨,所述搅拌桨固定安装于搅拌电机驱动端,所述搅拌桨活动安装于进料斗内。

6.根据权利要求1所述的一种中药材粉碎装置,其特征在于,还包括:激振电机,若干对所述激振电机分别固定安装于中机体两侧壁面;

凸轮,所述凸轮固定连接于激振电机驱动端。
