专利号: 2024205765545
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

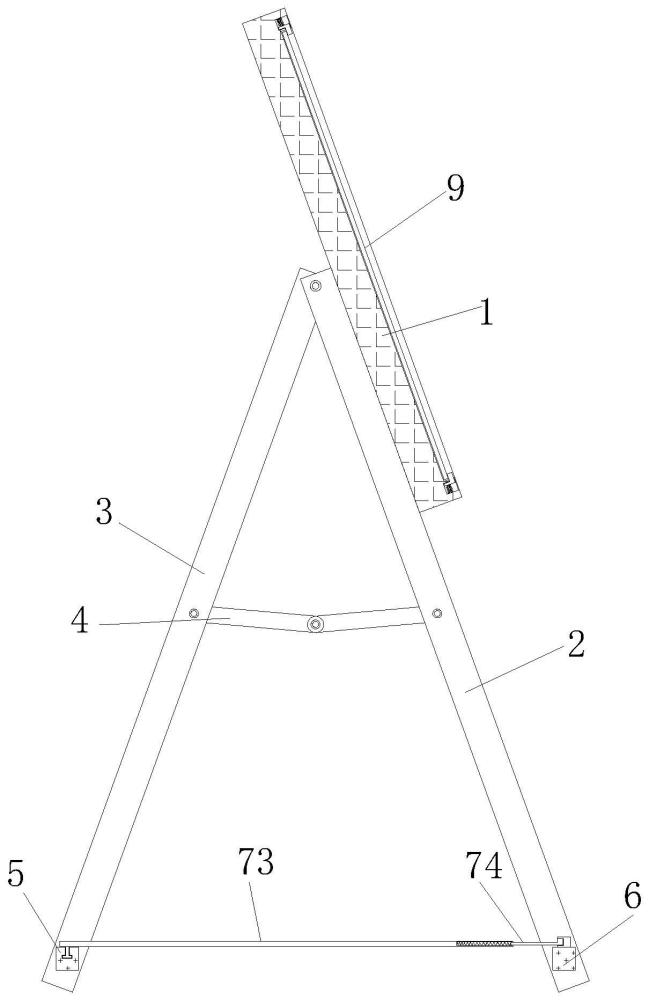

1.一种方便固定的施工标志牌,包括标志牌主体(1)、固定支架(2)和活动支架(3),其特征在于:所述标志牌主体(1)的背面焊接有固定支架(2),且固定支架(2)的上方通过转轴连接有活动支架(3),所述固定支架(2)之间活动支架(3)活动连接有连接臂(4),且固定支架(2)的下方设置有第一加固杆(5),所述活动支架(3)的下方设置有第二加固杆(6),且第一加固杆(5)和第二加固杆(6)之间共同设置有限位组件(7),所述限位组件(7)包括对接槽(71)、对接座(72)、连接杆(73)、伸缩杆(74)、第一弹簧(75)、固定座(76)和插接槽(77),所述对接槽(71)开设在第一加固杆(5)的内部。

2.根据权利要求1所述的一种方便固定的施工标志牌,其特征在于:所述对接槽(71)的内部插设有对接座(72),所述对接座(72)的顶端对接有连接杆(73)。

3.根据权利要求2所述的一种方便固定的施工标志牌,其特征在于:所述连接杆(73)的外端插设有伸缩杆(74),所述连接杆(73)的内部设置有第一弹簧(75)。

4.根据权利要求3所述的一种方便固定的施工标志牌,其特征在于:所述第一弹簧(75)的一端与连接杆(73)相连接,且第一弹簧(75)的另一端与伸缩杆(74)相连接。

5.根据权利要求4所述的一种方便固定的施工标志牌,其特征在于:所述第二加固杆(6)的顶端设置有固定座(76),所述固定座(76)靠近第一加固杆(5)的一侧开设有插接槽(77)。

6.根据权利要求5所述的一种方便固定的施工标志牌,其特征在于:所述伸缩杆(74)远离第一弹簧(75)的一端与插接槽(77)进行对接。

7.根据权利要求1所述的一种方便固定的施工标志牌,其特征在于:所述标志牌主体(1)的表面开设有安装槽(8),且安装槽(8)的内部粘贴有反光条(9)。

8.根据权利要求7所述的一种方便固定的施工标志牌,其特征在于:所述安装槽(8)的内部两侧开设有收容槽(10),且收容槽(10)的内部插设有限位座(11)。

9.根据权利要求8所述的一种方便固定的施工标志牌,其特征在于:所述限位座(11)的一侧贯穿有导向杆(12),所述导向杆(12)的两端与收容槽(10)的内壁相连接。

10.根据权利要求9所述的一种方便固定的施工标志牌,其特征在于:所述导向杆(12)的外侧套设有第二弹簧(13),所述第二弹簧(13)的两端分别与收容槽(10)和限位座(11)进行对接。
