专利号: 2024205761243
申请人: 吉安智企企业服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

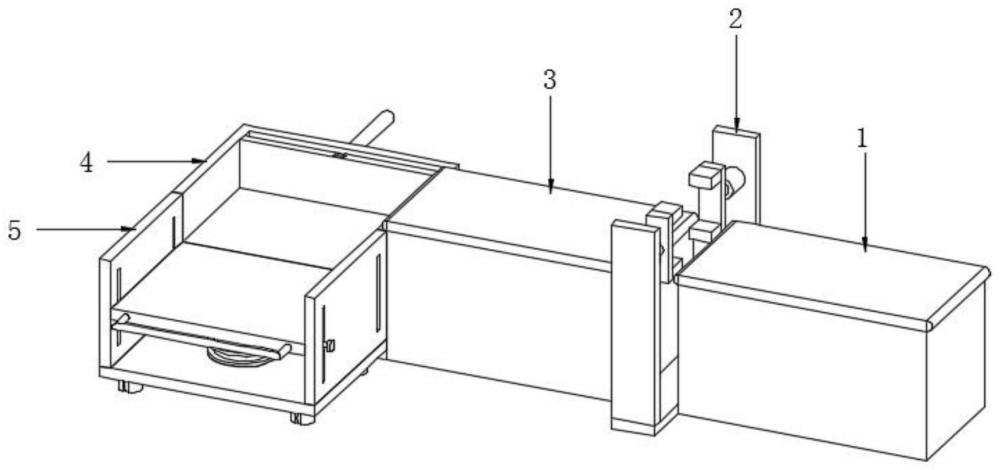

1.一种瓦楞纸板分垛翻转铺开设备,其特征在于,包括:

第一传送带,所述第一传送带用于对待翻转的瓦楞纸板进行输送;

翻转机构,所述翻转机构位于第一传送带左侧,所述翻转机构用于对瓦楞纸板进行翻转;

第二传送带,所述第二传送带位于翻转机构左侧,所述第二传送带用于对翻转后的瓦楞纸板进行输送;

分垛机构,所述分垛机构位于第二传送带左侧,所述分垛机构用于对翻转后的瓦楞纸板进行堆叠分垛;以及收存机构,所述收存机构位于分垛机构正面,所述收存机构包括移动底座、侧板、放置板、复位弹簧、同步块、导向滑槽、导向滑块和锁定螺栓;

所述侧板固定设置于移动底座顶部,所述放置板沿竖直方向滑动设置于两个侧板之间,所述复位弹簧固定连接于移动底座与放置板之间,两个所述同步块分别固定设置于移动底座后侧与放置板后侧,所述导向滑槽开设于侧板上,所述导向滑块滑动设置于导向滑槽内侧且与放置板固定连接,所述锁定螺栓螺纹连接于任意一个导向滑块外侧。

2.根据权利要求1所述的瓦楞纸板分垛翻转铺开设备,其特征在于:所述分垛机构包括固定底座、围挡、分垛底板、第一液压缸、推离板、T形滑槽、T形滑块、第二液压缸和同步槽。

3.根据权利要求2所述的瓦楞纸板分垛翻转铺开设备,其特征在于:所述围挡固定设置于固定底座顶部,所述分垛底板滑动设置于围挡内侧,所述第一液压缸固定设置于固定底座顶部且与分垛底板底部固定连接。

4.根据权利要求3所述的瓦楞纸板分垛翻转铺开设备,其特征在于:所述推离板滑动设置于分垛底板顶部,所述T形滑槽开设于推离板后侧,所述T形滑块滑动设置于T形滑槽内侧。

5.根据权利要求4所述的瓦楞纸板分垛翻转铺开设备,其特征在于:所述第二液压缸固定设置于围挡后侧且其输出轴滑动贯穿围挡并与T形滑块固定连接,两个所述同步槽分别开设于固定底座正面以及分垛底板正面。
