专利号: 2024205750342
申请人: 浙江鑫珵绝热科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

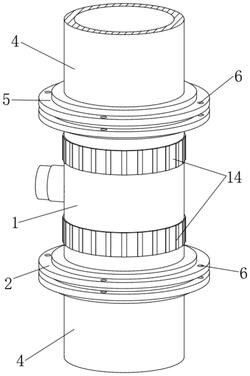

1.一种气密性好的阀门连接件,包括阀门主体(1)、固定环A(2)、连接件主体(4)、固定环B(5)与安装孔(6),其特征在于:所述连接件主体(4)安装在阀门主体(1)的两端,所述阀门主体(1)的两端均固定安装有凸圈(3),所述凸圈(3)的表面开设有对接槽(7),所述对接槽(7)的内部设置有螺纹圈(9),所述连接件主体(4)的一端固定安装有对接环(8),所述对接环(8)的内部开设有螺纹槽(10),所述连接件主体(4)的内部开设有卡槽A(11),所述阀门主体(1)的内部开设有卡槽B(12),所述阀门主体(1)与连接件主体(4)之间设置有密封圈(13)。

2.根据权利要求1所述的气密性好的阀门连接件,其特征在于:所述安装孔(6)均匀分布在固定环A(2)与固定环B(5)的表面。

3.根据权利要求1所述的气密性好的阀门连接件,其特征在于:所述密封圈(13)为橡胶材质,所述密封圈(13)插设在卡槽A(11)与卡槽B(12)之间。

4.根据权利要求1所述的气密性好的阀门连接件,其特征在于:所述对接环(8)与凸圈(3)螺纹连接,所述对接环(8)安装在对接槽(7)的内部。

5.根据权利要求1所述的气密性好的阀门连接件,其特征在于:所述阀门主体(1)的外表面固定安装有防滑圈(14)。

6.根据权利要求1所述的气密性好的阀门连接件,其特征在于:所述连接件主体(4)靠近阀门主体(1)的一端固定安装有外圈(15),所述外圈(15)的内壁固定安装有密封内垫(16)。

7.根据权利要求6所述的气密性好的阀门连接件,其特征在于:所述外圈(15)插设在凸圈(3)的外部。
