专利号: 2024205647835
申请人: 青岛永恒嘉金属材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

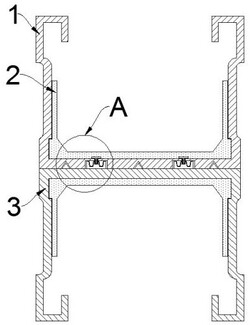

1.一种双拼式钢支架,包括第一槽钢(1),其特征在于:所述第一槽钢(1)的底端安装有第二槽钢(3),所述第一槽钢(1)靠近第二槽钢(3)的一端均匀安装有第一卡槽(12),且第一卡槽(12)的内部均安装有第二卡块(15),所述第二槽钢(3)靠近第一槽钢(1)的一端均匀安装有第一卡块(13),且第一卡块(13)的内部均设置有第二卡槽(14),所述第二卡槽(14)均与第二卡块(15)相连接,所述第一卡槽(12)均与第一卡块(13)相连接,所述第一卡块(13)的内部均设置有螺孔(11),且螺孔(11)的内部均安装有螺栓(8),所述螺栓(8)的底端均安装有垫片(9),且垫片(9)的底端均匀安装有防滑齿牙(10),所述第二槽钢(3)靠近第一槽钢(1)的一端均匀安装有定位块(7),且定位块(7)靠近第一槽钢(1)的一端均匀设置有定位槽(6),所述定位槽(6)均与定位块(7)相连接。

2.根据权利要求1所述的一种双拼式钢支架,其特征在于:所述第一槽钢(1)和第二槽钢(3)的内部均匀安装有加强板(2),且加强板(2)的内部均匀设置有内置槽(4),所述内置槽(4)的内部均匀安装有弹性加强筋(5)。

3.根据权利要求2所述的一种双拼式钢支架,其特征在于:所述弹性加强筋(5)的剖面均设置呈W形,所述弹性加强筋(5)在内置槽(4)的内部呈等间距排列分布。

4.根据权利要求1所述的一种双拼式钢支架,其特征在于:所述定位块(7)的剖面均设置呈三角形,所述定位槽(6)的大小均与定位块(7)的大小相等。

5.根据权利要求1所述的一种双拼式钢支架,其特征在于:所述第二卡槽(14)的剖面均设置呈梯形,所述第二卡块(15)的大小均与第二卡槽(14)的大小相等。

6.根据权利要求1所述的一种双拼式钢支架,其特征在于:所述防滑齿牙(10)的剖面均设置呈三角形,所述防滑齿牙(10)在垫片(9)的底端呈等间距排列分布。
