专利号: 2024205632524
申请人: 洛阳久天建材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

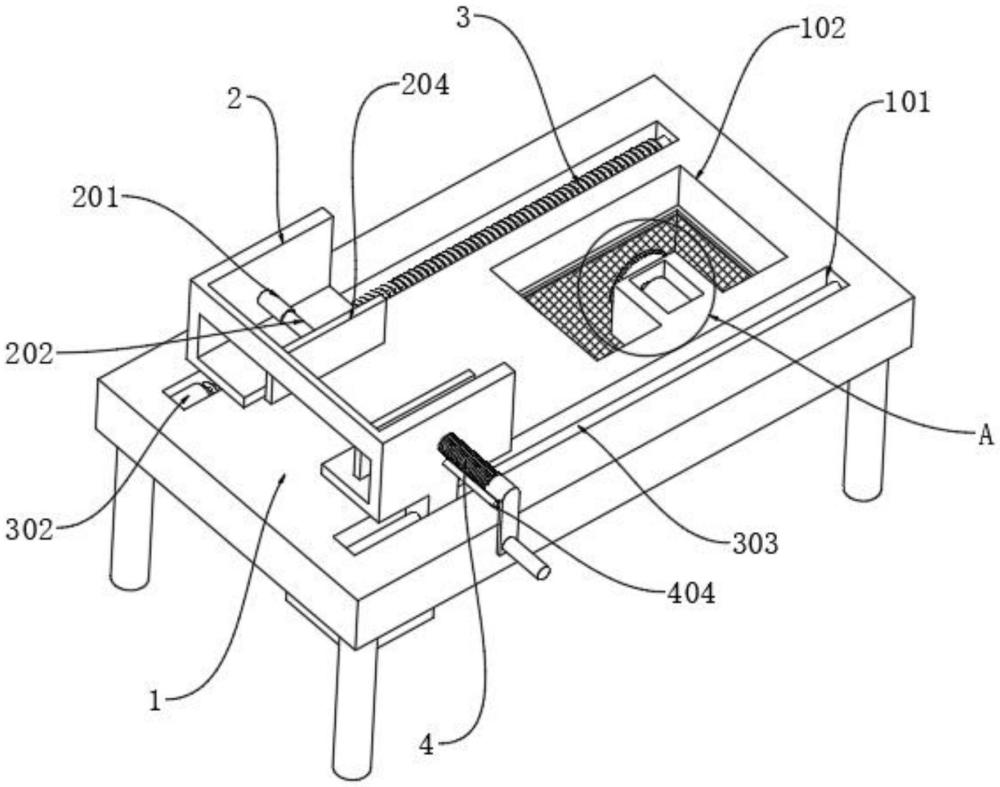

1.一种加气块开槽结构,其特征在于,包括:

切割床(1),所述切割床(1)上端表面左右两侧均设有滑槽(101),所述切割床(1)内部设有通道(102);

移动台(2),所述移动台(2)位于切割床(1)上方,所述移动台(2)底端左右两侧均滑动连接滑槽(101);

输送组件(3),所述输送组件(3)位于切割床(1)内部,所述输送组件(3)包括螺杆(301)和滑轴(303),所述螺杆(301)转动连接滑槽(101),所述螺杆(301)一端连接有第一电机(302),所述滑轴(303)固定连接滑槽(101),所述移动台(2)底部一端螺纹连接螺杆(301),所述移动台(2)底部另一端套接滑轴(303);

调节组件(4),所述调节组件(4)位于移动台(2)内部;

第二电机(5),所述第二电机(5)固定连接切割床(1),所述第二电机(5)左端设有刀盘(501),所述刀盘(501)位于通道(102)上方;

抽风机(6),所述抽风机(6)位于切割床(1)下方,所述抽风机(6)前端设有吸尘管(601),所述吸尘管(601)上端设有集气罩(602),所述集气罩(602)上端固定连接通道(102),所述集气罩(602)上端设有过滤网(603)。

2.根据权利要求1所述的一种加气块开槽结构,其特征在于:所述移动台(2)左端设有圆柱筒(201),所述圆柱筒(201)内部滑动连接有伸缩柱(202),所述圆柱筒(201)内部设有弹簧(203),所述弹簧(203)左右两端分别固定连接圆柱筒(201)、伸缩柱(202),所述伸缩柱(202)右端设有第一夹板(204)。

3.根据权利要求1所述的一种加气块开槽结构,其特征在于:所述调节组件(4)包括:螺柱(401),所述螺柱(401)螺纹连接移动台(2),所述螺柱(401)右端设有摇杆(402);

第二夹板(403),所述第二夹板(403)转动连接于螺柱(401)的左端;

限位杆(404),所述限位杆(404)滑动连接移动台(2),所述限位杆(404)左端固定连接第二夹板(403)。

4.根据权利要求1所述的一种加气块开槽结构,其特征在于:所述抽风机(6)后端设有收集箱(604),所述收集箱(604)与抽风机(6)之间设有连接管(605)。
