专利号: 2024205531928
申请人: 安陆市登峰电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

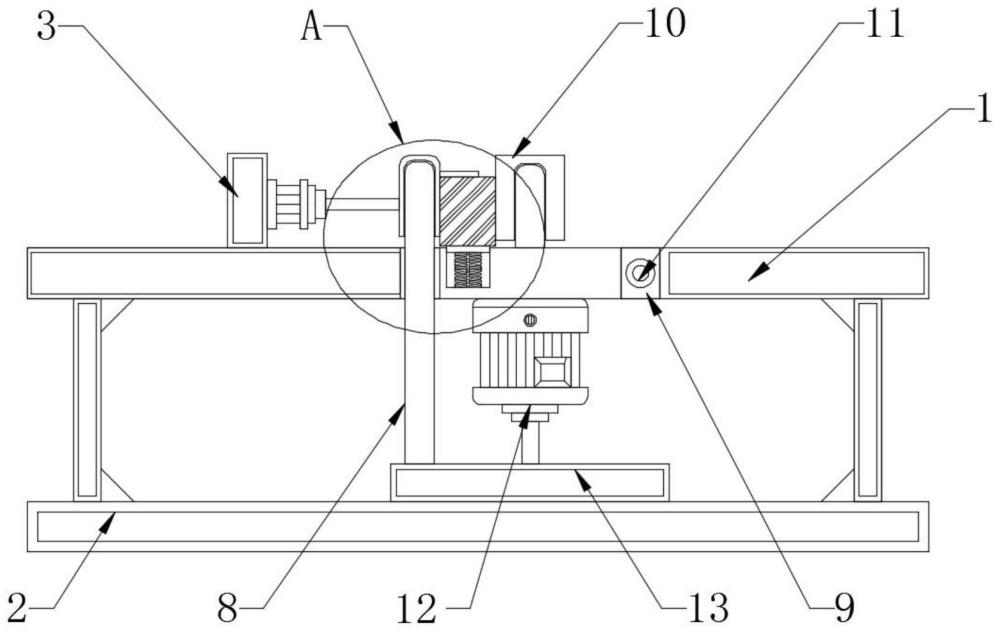

1.一种便于快速取料的折弯架,包括台面(1)和电机(12),其特征在于:

所述台面(1)设置在底座(2)的顶部,且台面(1)的顶部设置有第一基座(3),所述第一基座(3)的一侧设置有第二基座(6),且第一基座(3)的内壁通过电动伸缩杆(4)与压板(5)连接;

所述电机(12)安装在台面(1)的底部,且电机(12)的输出端与转盘(13)连接,同时转盘(13)上连接有移动折弯件(8),所述移动折弯件(8)的一侧设置有固定折弯件(7),且移动折弯件(8)贯穿于台面(1)的顶部。

2.根据权利要求1所述的一种便于快速取料的折弯架,其特征在于:所述压板(5)对应设置在推料板(15)的上方,且压板(5)与推料板(15)之间设置有工件。

3.根据权利要求1所述的一种便于快速取料的折弯架,其特征在于:所述压板(5)的横截面呈L型,且压板(5)设置在第二基座(6)的内侧。

4.根据权利要求1所述的一种便于快速取料的折弯架,其特征在于:所述固定折弯件(7)和移动折弯件(8)上均螺纹连接有防护罩(10),同时固定折弯件(7)和移动折弯件(8)设置在工件的两侧。

5.根据权利要求1所述的一种便于快速取料的折弯架,其特征在于:所述移动折弯件(8)贯穿连接在限位槽(9)的内部,且限位槽(9)开设在台面(1)上。

6.根据权利要求5所述的一种便于快速取料的折弯架,其特征在于:所述限位槽(9)呈半圆环状,且限位槽(9)的内部安装有复位开关(11)。

7.根据权利要求1所述的一种便于快速取料的折弯架,其特征在于:所述转盘(13)与固定折弯件(7)对应设置,且转盘(13)与底座(2)转动连接。

8.根据权利要求2所述的一种便于快速取料的折弯架,其特征在于:所述推料板(15)的底部通过伸缩弹簧(14)与安装槽(16)连接,且安装槽(16)开设在台面(1)的上表面。
