专利号: 2024205345765
申请人: 深圳市东凌工业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

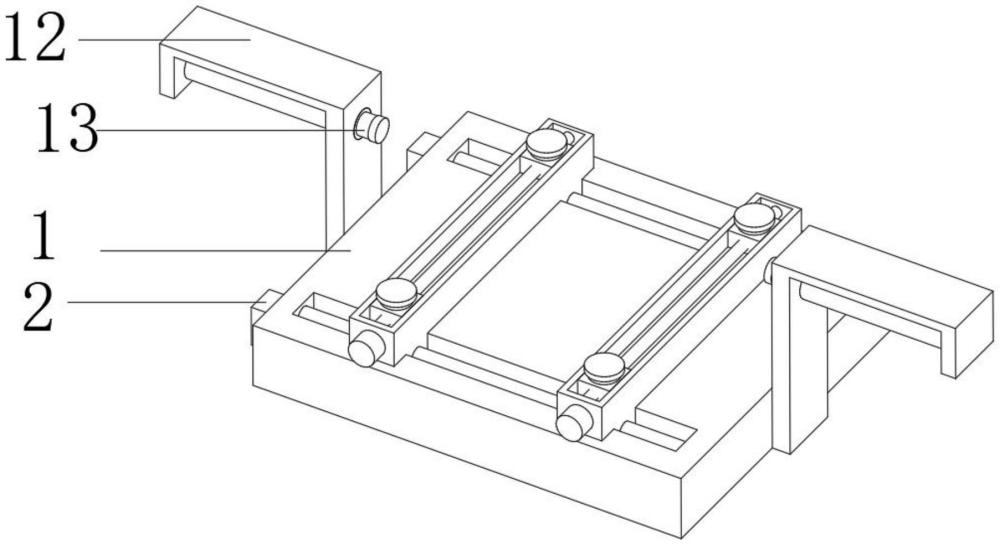

1.一种玻璃尺寸检测定位装置,其特征在于:包括底座(1),所述底座(1)的一侧固定连接有两个第一电机(2),所述底座(1)的一侧开设有两个第一滑槽(3),两个所述第一滑槽(3)的一侧均转动连接有一个第一双螺纹轴(4),两个所述第一双螺纹轴(4)的一侧分别与两个第一电机(2)的输出端固定连接,两个所述第一滑槽(3)的内部均设置有两个第一滑动块(5),四个所述第一滑动块(5)的一侧均开设有一个第一圆孔,四个所述第一圆孔的内表面分别螺纹连接于两个第一双螺纹轴(4)的外表面,每两个所述第一滑动块(5)的一侧均固定连接有一个滑动板(6),两个所述滑动板(6)的一侧均固定连接有一个第二电机(7),两个所述滑动板(6)的一侧均开设有第二滑槽(8),两个所述第二滑槽(8)的一侧均转动连接有一个第二双螺纹轴(9),两个所述第二双螺纹轴(9)的一侧均设置有两个第二滑动块(10),两个所述第二滑动块(10)的一侧均开设有一个第二圆孔,四个所述第二圆孔的内表面分别螺纹连接于两个第二双螺纹轴(9)的外表面,两个所述第二滑动块(10)的一侧均固定连接有一个吸盘(11)。

2.根据权利要求1所述的一种玻璃尺寸检测定位装置,其特征在于:所述底座(1)的两侧均固定连接有一个支撑架(12),两个所述支撑架(12)的一侧均开设有第三圆孔。

3.根据权利要求2所述的一种玻璃尺寸检测定位装置,其特征在于:两个所述支撑架(12)的一侧均固定连接有一个电动伸缩杆(13)。

4.根据权利要求3所述的一种玻璃尺寸检测定位装置,其特征在于:两个所述电动伸缩杆(13)的外表面分别插接于两个第三圆孔的内表面。

5.根据权利要求4所述的一种玻璃尺寸检测定位装置,其特征在于:两个所述电动伸缩杆(13)的输出端均固定连接有一个夹持块(14)。

6.根据权利要求5所述的一种玻璃尺寸检测定位装置,其特征在于:四个所述第一滑动块(5)的外表面分别滑动连接于两个第一滑槽(3)的内表面。

7.根据权利要求6所述的一种玻璃尺寸检测定位装置,其特征在于:四个所述第二滑动块(10)的外表面分别滑动连接于两个第二滑槽(8)的内表面,所述第二双螺纹轴(9)的一侧均固定安装于对应的第二电机(7)的输出端。

8.根据权利要求7所述的一种玻璃尺寸检测定位装置,其特征在于:两个所述夹持块(14)的位置对称。
