专利号: 2024205309400
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

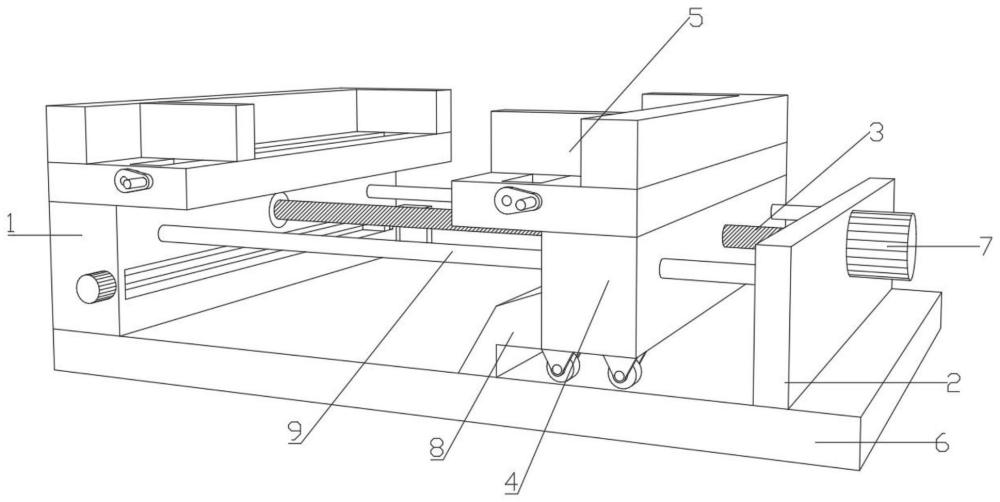

1.一种家居用品生产快速定位装置,包括固定块(1),其特征在于:固定板(2)和所述固定块(1)通过轴承转动连接螺杆一(3),所述螺杆一(3)螺纹连接移动架(4),所述固定块(1)和移动架(4)顶端均固定安装有一组夹持组件(5),所述夹持组件(5)包括夹持底板(501),所述夹持底板(501)顶端固定连接L形夹持板(502),所述夹持底板(501)开设的滑槽(503)内滑动连接有滑块一(504),所述滑槽(503)内通过轴承转动连接螺杆二(505),所述螺杆二(505)的一端固定连接摇把(506),所述滑块一(504)顶端固定连接夹块(507)。

2.根据权利要求1所述的一种家居用品生产快速定位装置,其特征在于:所述固定块(1)和固定板(2)均固定安装在工作台(6)顶端上。

3.根据权利要求1所述的一种家居用品生产快速定位装置,其特征在于:所述螺杆一(3)的一端固定连接电机一(7)的驱动端,所述电机一(7)固定安装在固定板(2)外壁上。

4.根据权利要求1所述的一种家居用品生产快速定位装置,其特征在于:所述移动架(4)底部设置有四组移动轮且移动轮接触工作台(6)顶端。

5.根据权利要求1所述的一种家居用品生产快速定位装置,其特征在于:所述固定块(1)和固定板(2)之间设置有两组导向杆(9),所述导向杆(9)滑动贯穿移动架(4)内侧。

6.根据权利要求1所述的一种家居用品生产快速定位装置,其特征在于:所述移动架(4)上固定连接推件(8),所述推件(8)底部贴合工作台(6)顶端。

7.根据权利要求1所述的一种家居用品生产快速定位装置,其特征在于:所述固定块(1)开设的限位槽(10)内滑动连接有滑块二(11),所述限位槽(10)通过轴承转动连接螺杆三(12),所述螺杆三(12)螺纹连接滑块二(11)内侧,所述滑块二(11)固定连接L形推块(13),所述L形推块(13)底部可以贴合工作台(6)顶端,所述螺杆三(12)的一端固定连接电机二(14),所述电机二(14)固定安装在固定块(1)外壁上。
