专利号: 2024205299748
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

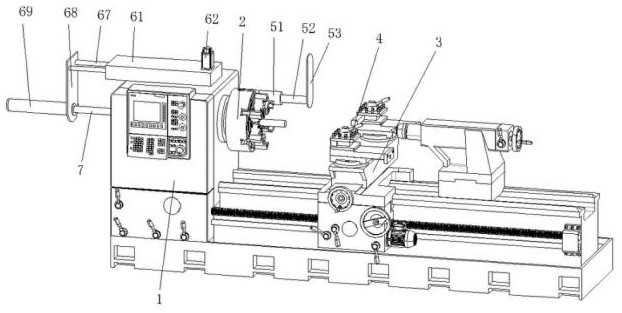

1.一种金属材料加工用切削装置,其特征在于,包括:车床(1);

卡盘(2),设置在所述车床(1)的内侧一端;

移动刀座(3),设置在所述车床(1)的顶端;

切削刀(4),所述移动刀座(3)的顶端前后两侧均固定设置有切削刀(4);

隔挡机构(5),设置在所述车床(1)的后侧,用于对进料长度进行限位;

推料机构(6),设置在所述车床(1)的顶端,用于实现自动进料;

料管(7),夹紧在所述卡盘(2)的内侧。

2.根据权利要求1所述的一种金属材料加工用切削装置,其特征在于:所述隔挡机构(5)包括:支撑柱(51),所述车床(1)的后侧固定设置有支撑柱(51);

推柱(52),与所述支撑柱(51)的一侧适配插接;

挡板(53),固定设置在所述推柱(52)的一侧;

第一液压缸(54),固定设置在所述支撑柱(51)的一侧,且所述第一液压缸(54)的一端延伸进所述支撑柱(51)的内腔并与所述推柱(52)的一侧通过轴承转动连接;

竖柱(55),固定设置在所述支撑柱(51)的后侧;

第二液压缸(56),固定设置在所述竖柱(55)的底端;

齿条(57),所述第二液压缸(56)的顶端固定设置有齿条(57),所述推柱(52)的外壁开设有若干个齿槽(58),且所述齿条(57)一侧顶端与所述齿槽(58)相啮合,在所述齿条(57)的拨动下,能够使所述推柱(52)转动。

3.根据权利要求2所述的一种金属材料加工用切削装置,其特征在于:所述挡板(53)竖直设置。

4.根据权利要求2所述的一种金属材料加工用切削装置,其特征在于:所述推柱(52)与所述料管(7)位于同一高度。

5.根据权利要求1所述的一种金属材料加工用切削装置,其特征在于:所述推料机构(6)包括:条形壳(61),沿左右方向固定设置在所述车床(1)的顶端;

伺服电机(62),固定设置在所述条形壳(61)的顶端一侧;

第一锥形齿轮(63),所述伺服电机(62)的输出端延伸进所述条形壳(61)的内腔并键连接有第一锥形齿轮(63);

丝杠(64),沿左右方向转动设置在所述条形壳(61)的内侧;

第二锥形齿轮(65),键连接在所述丝杠(64)的外壁,且所述第二锥形齿轮(65)与所述第一锥形齿轮(63)相啮合;

丝杠螺母(66),与所述丝杠(64)的外壁相螺接,在所述丝杠(64)的转动下能够带动所述丝杠螺母(66)移动;

导杆(67),所述丝杠螺母(66)的一侧前后两端均固定设置有导杆(67),所述导杆(67)与所述条形壳(61)的一侧适配插接并延伸出所述条形壳(61)的一侧;

推板(68),固定设置在所述导杆(67)的一侧。

6.根据权利要求5所述的一种金属材料加工用切削装置,其特征在于:所述推板(68)的一侧固定设置有电推杆(69),所述电推杆(69)的一端延伸出所述推板(68)的一侧并固定设置有圆柱块(610),且所述圆柱块(610)与所述料管(7)的一侧接触。
