专利号: 2024205183544
申请人: 安徽宽达金属制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

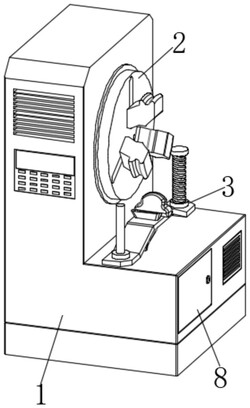

1.一种轮毂加工表面打磨装置,包括主机体(1),主机体(1)上安装有旋转夹盘(2),所述主机体(1)内部还开设有容腔(7),其特征在于,还包括:打磨组件(3),安装于主机体(1)上,所述打磨组件(3)上还固定有斗状的吸嘴(5),所述吸嘴(5)通过胶管(6)与容腔(7)连通;

气泵(10),固定于主机体(1)内部,且所述气泵(10)的进气端口通过自洁式过滤组件(11)与容腔(7)连通。

2.根据权利要求1所述的轮毂加工表面打磨装置,其特征在于,所述打磨组件(3)包括竖直设置的传动丝杆(31)以及驱动传动丝杆(31)转动的电机,所述传动丝杆(31)上螺纹连接有安装板(32),所述安装板(32)上端部固定有打磨块(33)。

3.根据权利要求2所述的轮毂加工表面打磨装置,其特征在于,所述电机安装于主机体(1)内部,而所述传动丝杆(31)延伸至主机体(1)上方,所述安装板(32)位于旋转夹盘(2)正下方;

所述吸嘴(5)固定于安装板(32)上端部靠近打磨块(33)的位置。

4.根据权利要求3所述的轮毂加工表面打磨装置,其特征在于,所述主机体(1)上还竖直固定有定位光杆(4),且所述定位光杆(4)还贯穿安装板(32)并与之滑动连接。

5.根据权利要求4所述的轮毂加工表面打磨装置,其特征在于,所述容腔(7)开口处铰接有封板(8),而内部还放置有储废盒(9)。

6.根据权利要求5所述的轮毂加工表面打磨装置,其特征在于,所述自洁式过滤组件(11)包括连接管(111),所述连接管(111)一端固定有半球状的过滤网(112),所述过滤网(112)上贯穿有轴承连接的转轴(113),且所述转轴(113)轴向延伸至连接管(111)内部,所述转轴(113)一端固定有叶轮(114),而另一端固定有若干个环状分布的刮板(115),任一所述刮板(115)侧部均粘接有贴合过滤网(112)外表面的刷毛。

7.根据权利要求6所述的轮毂加工表面打磨装置,其特征在于,所述连接管(111)固定于主机体(1)内部,且还延伸至容腔(7)中,而另一端与气泵(10)的进气端口相连通。
