专利号: 202420516620X
申请人: 杭州海煜机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

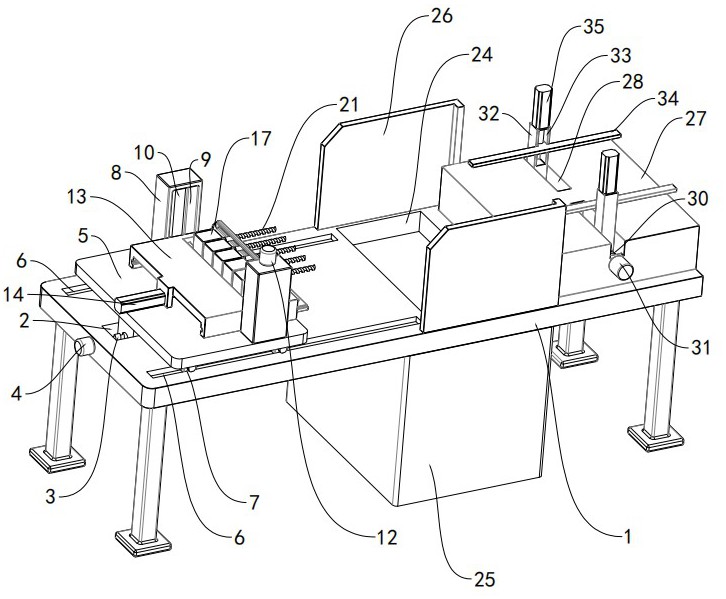

1.一种间距可调式多轴钻床,包括工作台(1),所述工作台(1)上设置有可水平移动的移动板一(5),其特征在于,还包括:U型移动台(13),设置于所述移动板一(5)上,且可实现高度调整;

若干块体(17),滑动设置于所述U型移动台(13)顶面;

移动板二(15),水平滑动设置于所述U型移动台(13)且处于块体(17)下方,所述移动板二(15)上设置有若干滑槽四(23);

限位柱(22),设置于所述块体(17)底面且插接滑动于对应位置的滑槽四(23)内;

钻头(21),转动设置于所述块体(17)一侧。

2.根据权利要求1所述的一种间距可调式多轴钻床,其特征在于,若干所述滑槽四(23)中,中间的滑槽四(23)为竖直状态,其它滑槽四(23)以竖直状态的滑槽四(23)为中间轴等角度均匀排布于两侧,且所有的滑槽四(23)的顶端或者尾端均分别处于同一水平线上。

3.根据权利要求1所述的一种间距可调式多轴钻床,其特征在于,所述U型移动台(13)顶面设置有矩形板(19),所述矩形板(19)上设置有滑槽三(20),所述钻头(21)穿过且活动于滑槽三(20)内。

4.根据权利要求1所述的一种间距可调式多轴钻床,其特征在于,还包括:凸台(27),设置于所述工作台(1)顶面且远离U型移动台(13);

移动件(32),对称且相对移动于所述凸台(27)顶面;

夹板(34),设置于所述移动件(32)里侧,且可实现高度调整。

5.根据权利要求1所述的一种间距可调式多轴钻床,其特征在于,所述工作台(1)顶面开设有落料口(24),所述落料口(24)处于凸台(27)和U型移动台(13)之间,所述落料口(24)下方设置有废料收集框(25)。

6.根据权利要求5所述的一种间距可调式多轴钻床,其特征在于,所述落料口(24)两侧对称设置有阻挡板(26)。
