专利号: 2024205140981
申请人: 河南建中新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

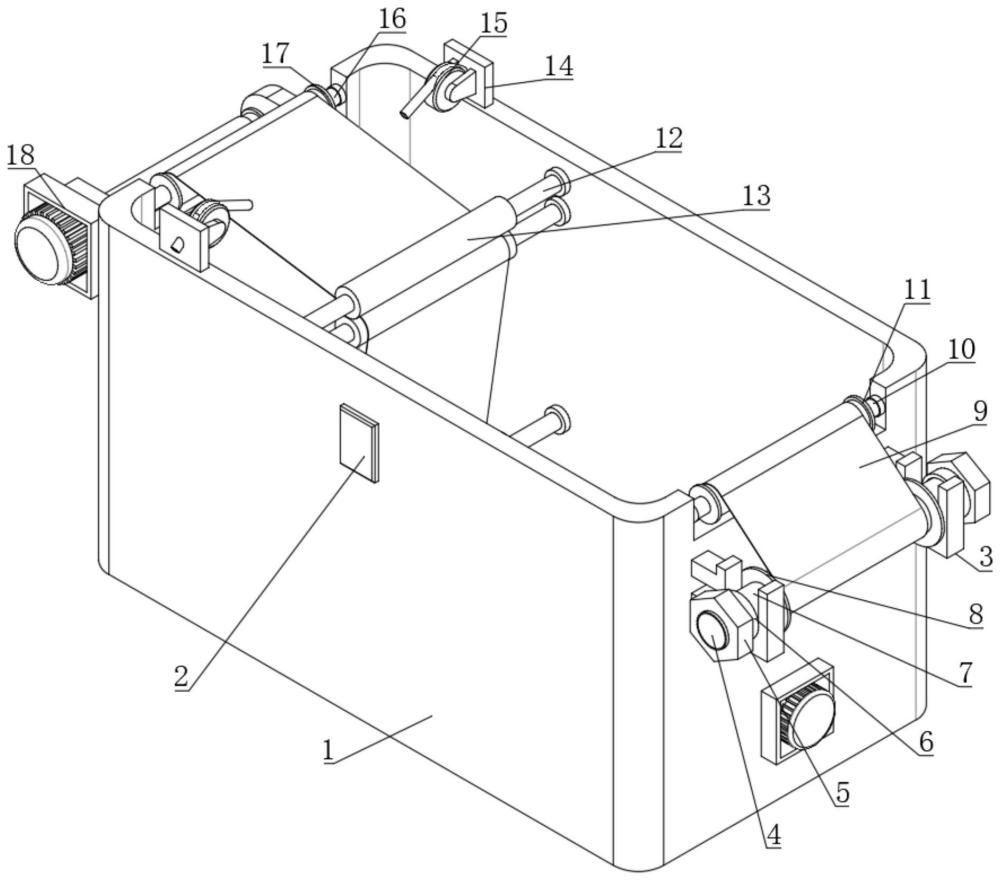

1.一种建筑防水卷材浸浆装置,包括处理箱(1),其特征在于:所述处理箱(1)一侧固定连接有固定架(3),所述固定架(3)内部搭接有主转轴(7),所述主转轴(7)表面套接有主转筒(8),所述处理箱(1)内侧由前至后依次通过轴承A套接有前转轴(16)和后转轴(10),所述前转轴(16)表面固定连接有前转筒(17),所述后转轴(10)表面套接有后转筒(11),所述处理箱(1)内侧通过轴承B套接有支撑转轴(20),所述支撑转轴(20)表面固定连接有支撑转筒(21);

所述处理箱(1)内侧通过轴承C套接有挤压转轴(12),所述挤压转轴(12)表面固定连接有挤压转筒(13),所述处理箱(1)一侧设置有收卷机构(18),所述收卷机构(18)、前转筒(17)、挤压转筒(13)、支撑转筒(21)、后转筒(11)和主转筒(8)表面搭接有布条(9),所述处理箱(1)内部底部设置有加热板(22),所述处理箱(1)表面设置有混合组件(19),所述处理箱(1)顶部设置有安装板(14),所述安装板(14)内部设置有烘干气泵(15)。

2.根据权利要求1所述的一种建筑防水卷材浸浆装置,其特征在于:所述混合组件(19)包括电机架(191),所述电机架(191)固定连接在处理箱(1)一侧,所述电机架(191)内部设置有驱动电机(192),所述驱动电机(192)输出轴设置有支撑杆(194),所述支撑杆(194)表面固定连接有混合叶(195)。

3.根据权利要求2所述的一种建筑防水卷材浸浆装置,其特征在于:所述处理箱(1)内侧设置有支撑套(193),所述驱动电机(192)输出轴套接在支撑套(193)内部。

4.根据权利要求1所述的一种建筑防水卷材浸浆装置,其特征在于:所述烘干气泵(15)的数量为两个,所述处理箱(1)表面设置有操控面板(2)。

5.根据权利要求1所述的一种建筑防水卷材浸浆装置,其特征在于:所述混合组件(19)的数量为两个。

6.根据权利要求1所述的一种建筑防水卷材浸浆装置,其特征在于:所述主转轴(7)两端固定连接有螺纹杆(4),所述螺纹杆(4)表面螺纹连接有螺母(5),所述螺母(5)一侧固定连接有限位套(6),所述限位套(6)搭接在固定架(3)一侧。
