专利号: 2024205112229
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

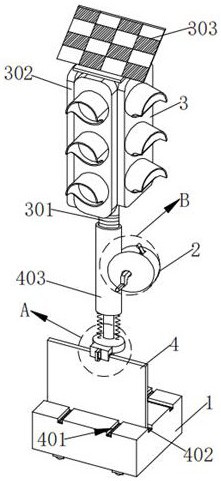

1.一种移动式交通信号灯,包括蓄电箱(1),其特征在于:所述蓄电箱(1)上设有放置机构(4),所述放置机构(4)包括下固定杆(408),所述蓄电箱(1)的顶部固定连接有下固定杆(408),所述下固定杆(408)顶端固定连接有滑杆(405),所述滑杆(405)的顶端固定连接有上固定杆(403),所述上固定杆(403)的底端固定连接有第二弹簧(406),所述滑杆(405)上滑动有滑板(407),所述滑板(407)的顶端与第二弹簧(406)的底端抵触,所述滑板(407)的侧壁固定连接有固定块(410),所述蓄电箱(1)顶部设有放置槽(401),所述放置槽(401)与固定块(410)之间夹持有指示板(404),所述上固定杆(403)上设有指示机构(3)和调节机构(2)。

2.根据权利要求1所述的一种移动式交通信号灯,其特征在于:所述固定块(410)的截面呈“凵”字型结构,所述固定块(410)的底部安装有第二橡胶垫(411)。

3.根据权利要求1所述的一种移动式交通信号灯,其特征在于:所述固定块(410)的侧壁固定连接有第二把手(409),所述固定块(410)的底部内壁截面呈倾斜设置。

4.根据权利要求1所述的一种移动式交通信号灯,其特征在于:所述放置槽(401)设有多个,且多个所述放置槽(401)上均设有第一橡胶垫(402)。

5.根据权利要求1所述的一种移动式交通信号灯,其特征在于:所述指示机构(3)包括安装杆(301),所述上固定杆(403)内滑动有安装杆(301),所述安装杆(301)的顶端安装有多个信号灯(302),多个所述信号灯(302)顶端安装有太阳能板(303)。

6.根据权利要求5所述的一种移动式交通信号灯,其特征在于:所述调节机构(2)包括安装盒(201),所述上固定杆(403)外侧壁固定连接有安装盒(201),所述安装盒(201)的中心处转动连接有第一转轴(202),所述第一转轴(202)上固定连接有齿轮(203),所述安装杆(301)侧壁设有齿槽(205),所述齿轮(203)与齿槽(205)啮合,所述第一转轴(202)上固定连接有棘轮(204),所述安装盒(201)内固定连接有第二转轴(209),所述第二转轴(209)上转动连接有棘爪(206),所述棘爪(206)的底端侧壁与安装盒(201)的内侧壁之间夹持有第一弹簧(208),所述棘爪(206)的底部与棘轮(204)卡合,所述棘爪(206)的顶端位于安装盒(201)的外部。

7.根据权利要求6所述的一种移动式交通信号灯,其特征在于:所述调节机构(2)还包括第一把手(207),所述第一转轴(202)上固定连接有第一把手(207)。
