专利号: 2024205098471
申请人: 佛山市秉新机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

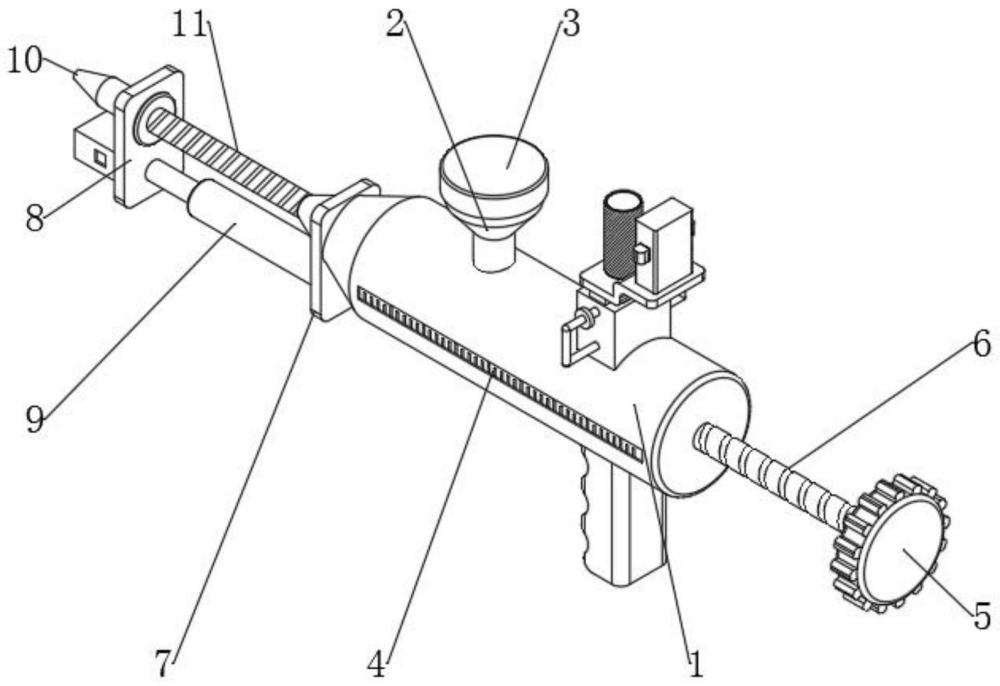

1.一种机械设备维护用注油装置,包括注油筒(1),其特征在于:还包括:

进油斗(2),设置在所述注油筒(1)的上方,所述进油斗(2)的底部通过管道与注油筒(1)的内部相连通,所述进油斗(2)的上方设有密封盖(3),所述进油斗(2)的内部卡接有过滤板(21);

定量出油组件,设置在所述注油筒(1)的内部,并用于对润滑油进行定量出油处理;

注油嘴(10),位于所述注油筒(1)的一侧;

调节组件,设置在所述注油筒(1)的外部,并用于对注油嘴(10)的长度位置进行调节;

涂抹组件,位于所述注油筒(1)的上方,并用于对机械设备表面的润滑油进行涂抹处理;

安装组件,设置在所述涂抹组件的外部,并用于对涂抹组件进行固定安装。

2.根据权利要求1所述的一种机械设备维护用注油装置,其特征在于:所述定量出油组件包括设置在注油筒(1)内部的挤压塞(12),所述注油筒(1)的一侧贯穿开设有用于安装螺纹杆(6)的螺纹孔,所述螺纹杆(6)的一端延伸至注油筒(1)的外部并固定连接有旋钮(5),所述螺纹杆(6)的另一端与挤压塞(12)的一侧转动连接,所述注油筒(1)的内部设有单向阀(13),所述注油筒(1)的外部设有刻度条(4)。

3.根据权利要求1所述的一种机械设备维护用注油装置,其特征在于:所述调节组件包括固定连接在注油筒(1)外部的第一固定板(7),所述第一固定板(7)的一侧固定连接有电动推杆(9),所述注油嘴(10)的外部固定连接有第二固定板(8),所述电动推杆(9)的伸缩端与第二固定板(8)的一侧固定连接,所述注油筒(1)与注油嘴(10)之间通过波纹管(11)相连通。

4.根据权利要求3所述的一种机械设备维护用注油装置,其特征在于:所述涂抹组件包括位于注油筒(1)上方的连接板(16),所述连接板(16)的底部固定连接有涂抹海绵(19),所述连接板(16)的上表面固定连接有保护套(18)。

5.根据权利要求4所述的一种机械设备维护用注油装置,其特征在于:所述安装组件包括固定连接在连接板(16)上表面的安装块(17),所述安装块(17)的内部固定连接有支撑板(24),所述支撑板(24)的前端表面和后端表面均固定连接有伸缩杆(25),两个所述伸缩杆(25)的伸缩端均固定连接有卡接块(26),两个所述伸缩杆(25)的外部均套设有复位弹簧(27),两个所述复位弹簧(27)均抵触在卡接块(26)与支撑板(24)之间,所述安装块(17)的前端表面和后端表面均开设有供卡接块(26)活动的导向槽,所述第二固定板(8)的另一侧固定连接有连接块(15),所述连接块(15)的内部开设有供安装块(17)活动的导向槽,所述连接块(15)的前端表面和后端表面均开设有供卡接块(26)活动的导向槽。

6.根据权利要求4所述的一种机械设备维护用注油装置,其特征在于:所述注油筒(1)的外部固定连接有固定块(14),所述连接板(16)的底部对称设有插接板(20),所述固定块(14)的上表面开设有供涂抹海绵(19)和插接板(20)活动的导向槽,所述固定块(14)的前端表面和后端表面均通过连接绳(22)固定连接有固定插销(23),两个所述插接板(20)与固定块(14)之间均通过固定插销(23)固定连接。
