专利号: 202420503045X
申请人: 苏州建辉净化工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

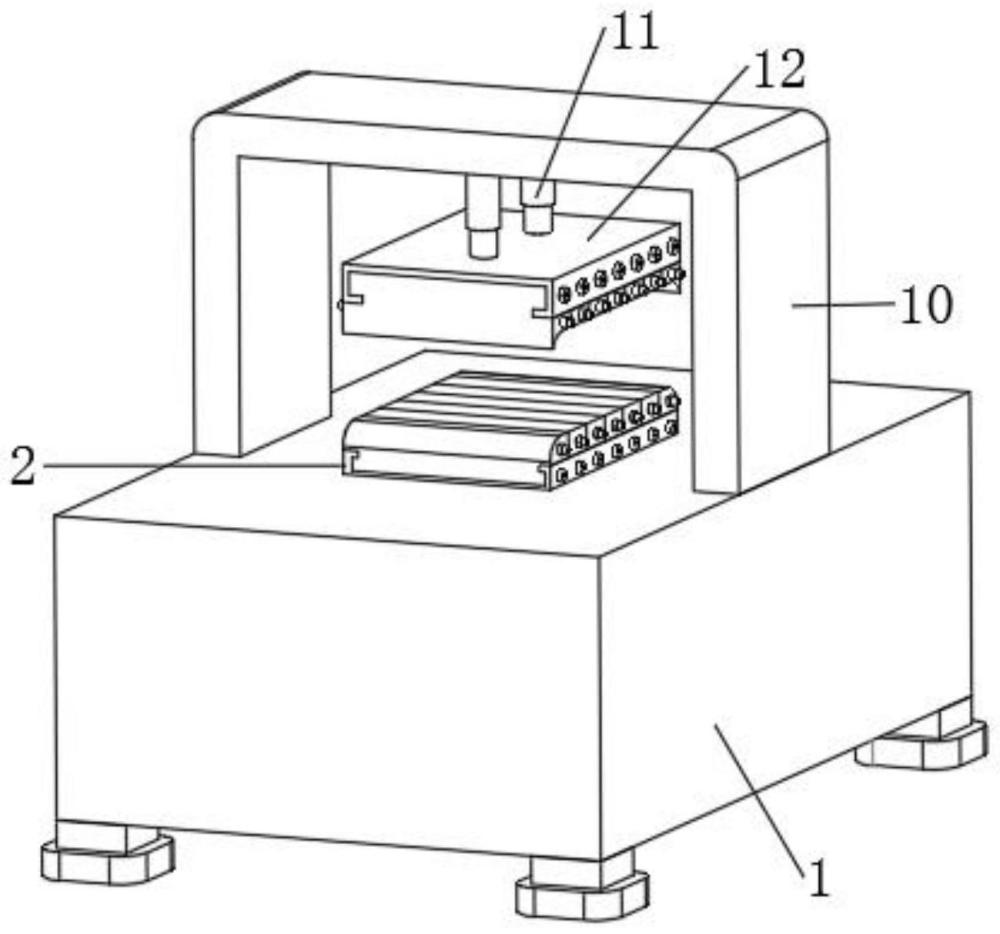

1.一种高强度蜂巢板压模机,包括压模机体(1),其特征在于,所述压模机体(1)的顶侧固定安装有下模座(2),所述下模座(2)上开设有下模槽(3),所述下模槽(3)内分别插接安装有多个下模块(4),多个下模块(4)的两侧均开设有第一螺纹孔(5),所述下模座(2)上设有用于多个第一螺纹孔(5)的第一紧固机构,多个下模块(4)上均设有第一水冷机构,所述压模机体(1)的顶侧固定安装有架体(10),所述架体(10)的顶侧内壁分别固定安装有两个液压杆(11),两个液压杆(11)的输出端固定安装有同一个上模座(12),所述上模座(12)的底侧开设有上模槽(13),所述上模槽(13)内分别插接安装有多个上模块(14),多个上模块(14)的两侧均开设有第二螺纹孔(15),所述上模座(12)上设有用于多个第二螺纹孔(15)的第二紧固机构,多个上模块(14)上均设有第二水冷机构。

2.根据权利要求1所述的一种高强度蜂巢板压模机,其特征在于,多个下模块(4)呈贴合排布设置,位于前侧和后侧的下模块(4)的一侧拐角呈弧形结构设置。

3.根据权利要求1所述的一种高强度蜂巢板压模机,其特征在于,所述第一紧固机构包括第一螺纹通槽(6)和第一螺栓(7),所述下模座(2)上分别开设有多个第一螺纹通槽(6),所述第一螺纹通槽(6)的一侧设有第一螺栓(7),所述第一螺栓(7)的一端螺纹贯穿第一螺纹通槽(6)外并螺纹安装在相对应的第一螺纹孔(5)内。

4.根据权利要求1所述的一种高强度蜂巢板压模机,其特征在于,所述第一水冷机构包括下水冷槽(8)和下接水头(9),所述下模块(4)内设有下水冷槽(8),所述下水冷槽(8)的进水端和出水端均固定安装有下接水头(9)。

5.根据权利要求1所述的一种高强度蜂巢板压模机,其特征在于,多个上模块(14)呈贴合排布设置,位于前侧和后侧的上模块(14)的一侧呈弧形结构设置。

6.根据权利要求1所述的一种高强度蜂巢板压模机,其特征在于,所述第二紧固机构包括第二螺纹通槽(16)和第二螺栓(17),所述上模座(12)上分别开设有多个第二螺纹通槽(16),所述第二螺纹通槽(16)的一侧设有第二螺栓(17),所述第二螺栓(17)的一端螺纹贯穿第二螺纹通槽(16)外并螺纹安装在相对应的第二螺纹孔(15)内。

7.根据权利要求1所述的一种高强度蜂巢板压模机,其特征在于,所述第二水冷机构包括上水冷槽(18)和上接水头(19),所述上模块(14)内设有上水冷槽(18),所述上水冷槽(18)的进水端和出水端均固定安装有上接水头(19)。
