专利号: 2024205011177
申请人: 淄博科风化学科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

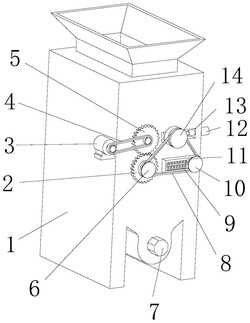

1.一种化工工程固废材料破碎处理装置,包括化工废料破碎箱(1),其特征在于:所述化工废料破碎箱(1)的两侧均开设有滑动槽(13),两个滑动槽(13)均与化工废料破碎箱(1)的内部连通,两个滑动槽(13)的内部均滑动连接有滑动块(17),化工废料破碎箱(1)的一侧固定连接有电动推杆(12),电动推杆(12)的伸缩端滑动贯穿对应滑动槽(13)且与对应的滑动块(17)固定连接;

其中,两个滑动块(17)的相对面转动连接有化工废料破碎辊(16),化工废料破碎箱(1)的内部转动连接有同样的化工废料破碎辊(16),远离两个滑动槽(13)的化工废料破碎辊(16)的一端转动贯穿化工废料破碎箱(1)的一侧,靠近两个滑动槽(13)的化工废料破碎辊(16)的一端转动贯穿对应的滑动块(17);

其中,化工废料破碎箱(1)上设置有调节组件。

2.根据权利要求1所述的一种化工工程固废材料破碎处理装置,其特征在于:所述调节组件包括驱动电机(3),驱动电机(3)固定安装在化工废料破碎箱(1)远离电动推杆(12)的一侧,靠近电动推杆(12)的滑动块(17)在远离化工废料破碎箱(1)的一侧转动连接有第三转盘(14);

其中,第三转盘(14)与靠近两个滑动槽(13)的化工废料破碎辊(16)固定连接,化工废料破碎箱(1)靠近第三转盘(14)的一侧分别转动连接有从动齿轮(2)和主动齿轮(5),主动齿轮(5)与远离两个滑动槽(13)的化工废料破碎辊(16)固定连接。

3.根据权利要求2所述的一种化工工程固废材料破碎处理装置,其特征在于:所述主动齿轮(5)和从动齿轮(2)啮合连接,驱动电机(3)的输出端与主动齿轮(5)远离化工废料破碎箱(1)的一侧均传动套接有同步器(4);

其中,从动齿轮(2)远离化工废料破碎箱(1)的一侧固定连接有第一转盘(6)。

4.根据权利要求2所述的一种化工工程固废材料破碎处理装置,其特征在于:所述化工废料破碎箱(1)靠近第三转盘(14)的一侧固定连接有滑动架(11),滑动架(11)的内部滑动连接有连接块(18),连接块(18)远离化工废料破碎箱(1)的一侧转动连接有第二转盘(10);

其中,第一转盘(6)、第二转盘(10)和第三转盘(14)的外表面传动套接有传动带(8)。

5.根据权利要求4所述的一种化工工程固废材料破碎处理装置,其特征在于:所述连接块(18)的一侧固定连接有两个弹簧(9),两个弹簧(9)远离连接块(18)的一端均与滑动架(11)的内壁固定连接。

6.根据权利要求1所述的一种化工工程固废材料破碎处理装置,其特征在于:所述化工废料破碎箱(1)靠近主动齿轮(5)的一侧固定连接有输料电机(7),输料电机(7)的输出端转动贯穿化工废料破碎箱(1)的一侧且固定连接有化工废料输料螺旋(15);

其中,化工废料输料螺旋(15)转动连接在化工废料破碎箱(1)的内部,化工废料破碎箱(1)远离输料电机(7)的一侧开设有出料口。
