专利号: 2024204971564
申请人: 兰杞橡塑科技兰考县有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

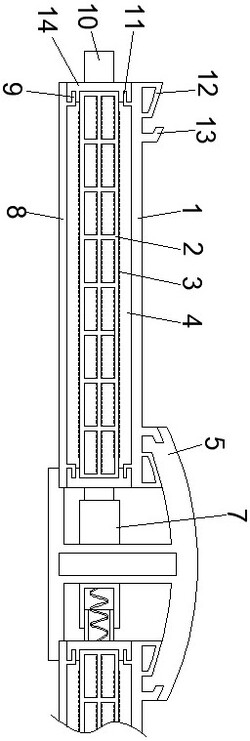

1.一种阻燃光扩散阳光板,包括阳光板本体,其特征在于:所述阳光板本体包括顶板(1)、支撑中板(2)、底板(8)、两个安装支架(14)和两个填充板(4),两个所述填充板(4)位于所述支撑中板(2)的上下两侧,所述支撑中板(2)嵌设在两个所述安装支架(14)之间,两个所述安装支架(14)的相对面均开设有第一卡槽(15)和第二卡槽(16),所述顶板(1)的底部设置有两个第一固定架(11),两个所述第一固定架(11)分别卡设在一个对应的所述第一卡槽(15)内,所述底部的顶部设置有两个第二固定架(9),两个所述第二固定架(9)分别设置在一个所述对应的第二卡槽(16)内,所述顶板(1)的顶部设置有两个密封架(13)和两个限位架(12),两个所述安装支架(14)的相反面均固定连接有内缓冲架(10),每两个所述阳光板本体通过一个连接件(5)相连接,所述连接件(5)的形状为“工”字形,所述连接件(5)的顶盖左右两侧均开设有密封槽(17),每个所述阳光板本体上都有一个所述密封架(13)卡设在所述密封槽(17)内,所述连接件(5)内设置有两个外缓冲架(7),每个所述内缓冲架(10)都嵌套在一个对应的所述外缓冲架(7)内,每个所述内缓冲架(10)和所述外缓冲架(7)之间都设置有一个弹簧(6),所述顶板(1)、底板(8)、填充板(4)好支撑中板(2)的外侧面均喷涂有阻燃图层。

2.根据权利要求1所述的一种阻燃光扩散阳光板,其特征在于:所述连接件(5)的顶顶盖为弧形,两个所述密封槽(17)均呈倾斜状设置,所述密封架(13)嵌入所述密封槽(17)内的部分与所述密封槽(17)相适配。

3.根据权利要求1所述的一种阻燃光扩散阳光板,其特征在于:所述连接件(5)的顶盖下侧与每个所述顶板(1)接触的部分位于一个所述密封架(13)和一个所述限位架(12)之间。

4.根据权利要求1所述的一种阻燃光扩散阳光板,其特征在于:所述支撑中板(2)的顶部、底部和内部的上下内壁均密布有散光凸点(3)。

5.根据权利要求1所述的一种阻燃光扩散阳光板,其特征在于:两个所述填充板(4)的表面均作磨砂处理。
