专利号: 2024204877577
申请人: 郑州光大百纳科技股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

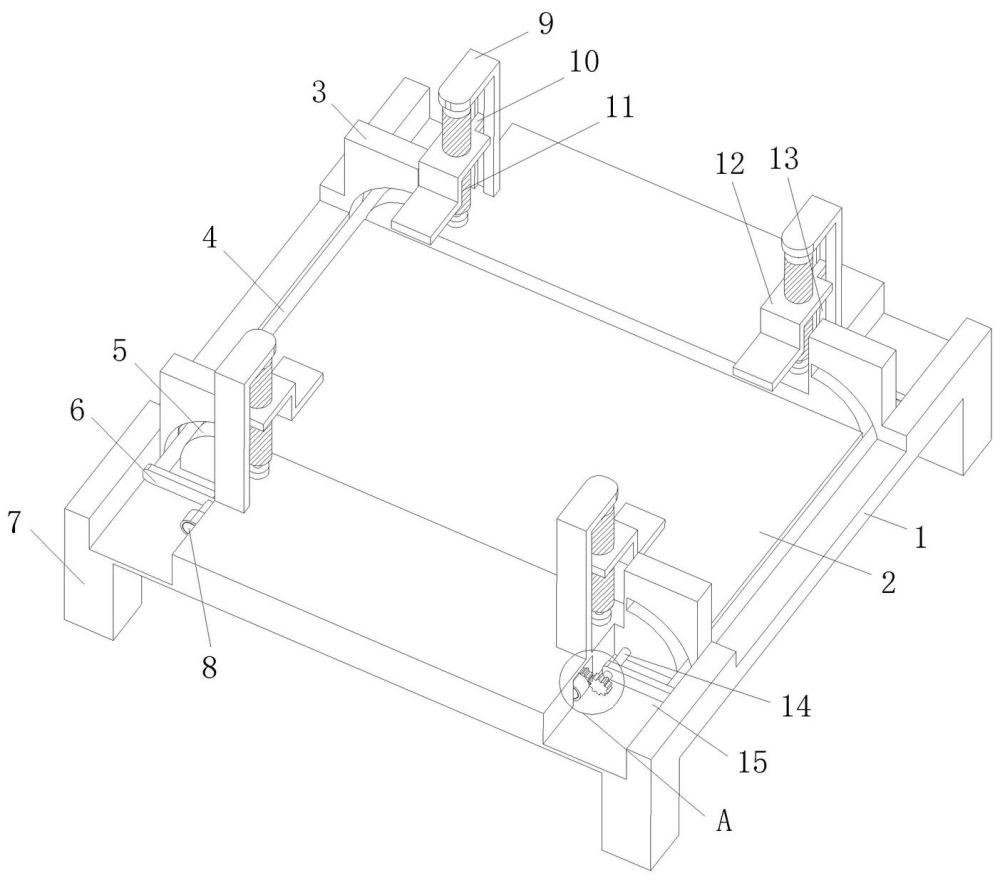

1.一种防火门边框折弯成型装置,其特征在于:包括工作板(1)、皮带(25)、第一驱动组件和压紧组件;

所述工作板(1)的下表面安装有支腿(7),所述工作板(1)的上表面开设有折弯槽(2),所述工作板(1)上表面的四角均开设有凹槽(15),左侧的两个凹槽(15)的内壁共同转动安装有第二转轴(16),右侧的两个凹槽(15)的内壁共同转动安装有第一转轴(14),所述第一转轴(14)的两端和第二转轴(16)的两端均安装有连杆(6),所述工作板(1)上表面的四角均安装有限位板(3),所述限位板(3)上开设有弧形限位槽(5),所述工作板(1)的上表面两侧均开设有放置槽,左侧的放置槽和左侧的两个凹槽(15)连通,右侧的放置槽和右侧的两个凹槽(15)连通,所述放置槽与相对应的弧形限位槽(5)连通,左侧的两个连杆(6)内侧共同安装有一个折弯柱(4),右侧的两个连杆(6)内侧共同安装有另一个折弯柱(4),左侧的折弯柱(4)位于左侧的放置槽内,右侧的折弯柱(4)位于右侧的放置槽内,所述折弯柱(4)与相对应的弧形限位槽(5)滑动连接,前侧的凹槽(15)内壁开设有通槽,所述通槽分别与前侧的两个凹槽(15)连通,所述第二转轴(16)的前端安装有第一皮带轮(8),所述通槽内壁转动安装有第三转轴,所述第三转轴上安装有第二皮带轮(24),所述第一皮带轮(8)和第二皮带轮(24)通过皮带(25)传动配合连接,所述第三转轴上安装有第三齿轮(26),所述第一转轴(14)的前端安装有第四齿轮(27),所述第三齿轮(26)和第四齿轮(27)啮合连接,所述第二转轴(16)的后端连接有第一驱动组件,所述第一驱动组件安装在相对应的凹槽(15)内,所述工作板(1)上安装有压紧组件。

2.根据权利要求1所述的一种防火门边框折弯成型装置,其特征在于:所述第一驱动组件包括安装在一个凹槽(15)上的电机支架(17),所述电机支架(17)上安装有第一电机(18),所述第一电机(18)的输出轴通过第一联轴器连接在第二转轴(16)的后端,所述第一电机(18)的输入端电连接外部控制器的输出端。

3.根据权利要求1所述的一种防火门边框折弯成型装置,其特征在于:所述压紧组件包括安装在工作板(1)上表面的四个固定支架(9),所述工作板(1)上转动安装有四个第四转轴,所述第四转轴和固定支架(9)上下一一对应,所述第四转轴的上端安装有丝杠(11),所述丝杠(11)的上端和固定支架(9)的上端下表面转动连接,所述丝杠(11)上螺纹安装有压板(12),所述压板(12)的上端后侧安装有定位块(10),所述固定支架(9)的内侧开设有定位槽(13),所述定位块(10)滑动安装在相对应的定位槽(13)内,所述第四转轴的下端安装有第一齿轮(19),所述第一齿轮(19)位于工作板(1)的下方,所述工作板(1)的下表面中部转动安装有第五转轴,所述第五转轴上安装有第二齿轮(23),所述第二齿轮(23)和第一齿轮(19)啮合连接,所述工作板(1)的下表面安装有安装支架(20),所述安装支架(20)的下表面安装有第二驱动组件,所述第五转轴和安装支架(20)的中部转动连接,所述第五转轴的下端和第二驱动组件连接。

4.根据权利要求3所述的一种防火门边框折弯成型装置,其特征在于:所述第二驱动组件包括安装在安装支架(20)下表面的电机支座(22),所述电机支座(22)上安装有第二电机(21),所述第二电机(21)的输出轴通过第二联轴器连接在第五转轴的下端,所述第二电机(21)的输入端电连接外部控制器的输出端。
