专利号: 2024204852442
申请人: 吴浩斌
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

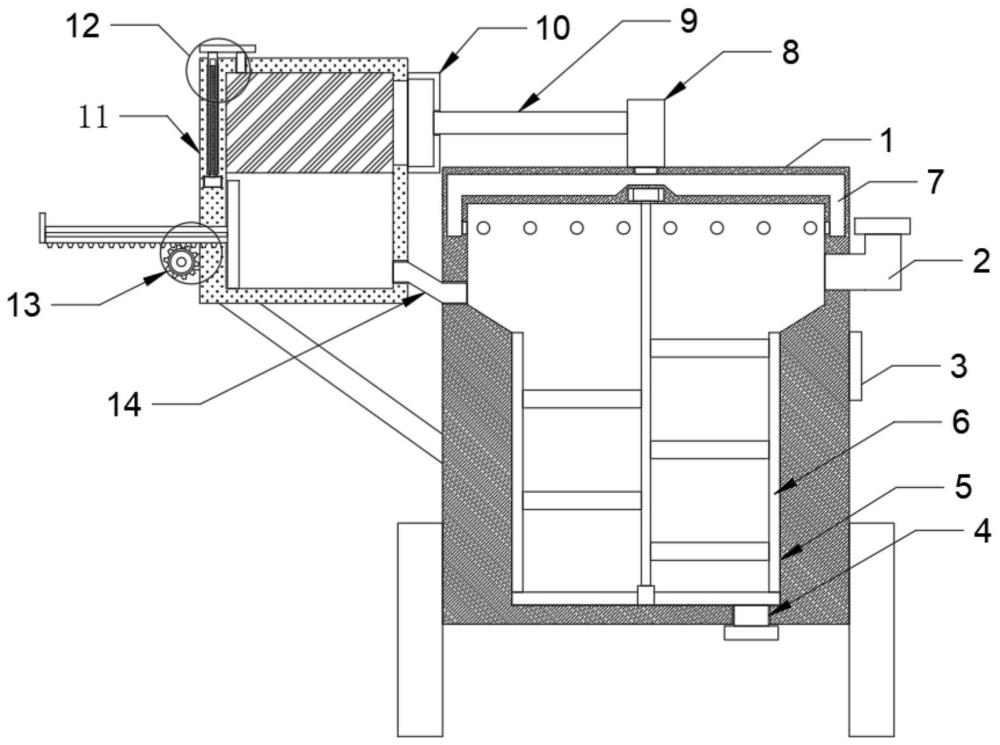

1.一种建筑粉料的除尘混合再利用装置,其特征在于:包括工作箱(1),所述工作箱(1)的顶端内部开设有流动腔(7),且流动腔(7)的内侧贯穿搅拌腔(5)顶端内壁开设有若干个吸料孔,所述搅拌腔(5)开设在工作箱(1)的内部,所述工作箱(1)的顶端一侧贯穿固定安设有连接管二(14),所述连接管二(14)的一端贯穿除尘箱(11)的一侧底端并与其固定连接,所述除尘箱(11)内部开设有除尘腔,且除尘腔的顶端等距固定安设有若干个静电吸附网(15),所述静电吸附网(15)连接调节组件(12),且调节组件(12)安设在除尘箱(11)的内部,所述除尘箱(11)的底端一侧安设有活动组件(13),所述工作箱(1)的底端安设有排料管(4)。

2.根据权利要求1所述的一种建筑粉料的除尘混合再利用装置,其特征在于:所述工作箱(1)的内部安设有电机一,且电机一的子转轴贯穿搅拌腔(5)的顶端并与其转动连接,所述电机一的子转轴固定安设有转杆,且转杆的底端固定安设有安装块,所述安装块的两侧均固定安设有L型刮板(6),且L型刮板(6)的内侧均等距固定安设有若干个搅拌叶,所述搅拌叶的一端均固定连接转杆。

3.根据权利要求1所述的一种建筑粉料的除尘混合再利用装置,其特征在于:所述工作箱(1)的一侧贯穿安设有进料斗(2)。

4.根据权利要求1所述的一种建筑粉料的除尘混合再利用装置,其特征在于:所述工作箱(1)的顶端安设有抽风机(8),且抽风机(8)的一端连接吸料管,且吸料管贯穿工作箱(1)的顶端连接流动腔(7),所述抽风机(8)的另一端连接连接管一(9),且连接管一(9)的一端贯穿连接座(10)的一侧中心处并与其固定连接,所述连接座(10)固定安设在除尘箱(11)的顶端一侧,且连接座(10)的内部开设有空腔,且空腔贯通连接通孔(18),所述通孔(18)开设在除尘箱(11)的顶端一侧。

5.根据权利要求1所述的一种建筑粉料的除尘混合再利用装置,其特征在于:所述调节组件(12)由活动板(16)、刷毛(17)、滑杆(19)、限位板(20)组成,所述除尘箱(11)另一侧内部中心处开设有滑槽(23),且滑槽(23)的顶端贯穿除尘箱(11),所述滑槽(23)内转动安设有螺杆(22),所述螺杆(22)的底端连接电机二的子转轴,所述电机二固定安设在除尘箱(11)的内部,所述螺杆(22)贯穿连接杆(24)的内部并与其螺纹连接,所述连接杆(24)滑动安设在滑槽(23)内,所述连接杆(24)的顶端固定安设有限位板(20),且限位板(20)的底端等距固定安设有若干个滑杆(19),且滑杆(19)贯穿除尘箱(11)的顶端并与其滑动连接,所述滑杆(19)的一端均固定连接活动板(16),所述活动板(16)滑动安设在相邻安设的静电吸附网(15)内侧,且活动板(16)的外侧设置有刷毛(17)。

6.根据权利要求1所述的一种建筑粉料的除尘混合再利用装置,其特征在于:所述活动组件(13)由推板(21)、电机三(25)、齿轮(26)、(27)组成,所述除尘箱(11)的另一侧底端固定安设有电机三(25),且电机三(25)的子转轴处安设有齿轮(26),且齿轮(26)啮合连接齿块,所述齿块等距固定安设有若干个在(27)的下方,所述(27)的一端贯穿除尘箱(11)并与其滑动连接,所述(27)的另一端固定安设有推板(21),且推板(21)滑动安设在除尘腔内。

7.根据权利要求1所述的一种建筑粉料的除尘混合再利用装置,其特征在于:所述工作箱(1)的外侧安设有控制组件(3),且控制组件(3)的内部安设有电池和控制芯片,所述控制组件(3)电性连接电机一、电机二、电机三(25)。
