专利号: 2024204682070
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种轮椅扶手,其特征在于,包括:

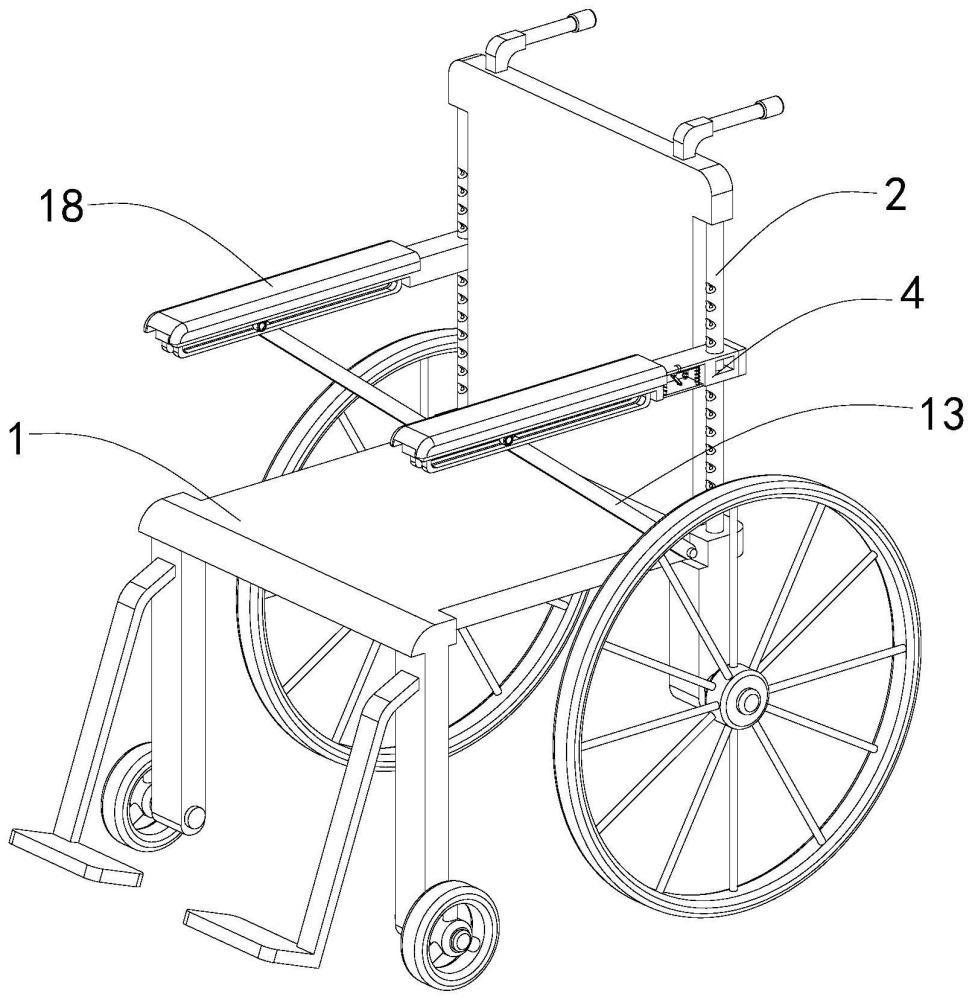

椅体(1),其上对称设置有两个立柱(2),所述立柱(2)的外表面沿其高度方向阵列开设有若干个插孔(3),所述立柱(2)上滑动设置有扶板(4),所述扶板(4)的一侧开设有凹槽(5),所述凹槽(5)的一侧内壁滑动贯穿有插杆(6),所述插杆(6)位于凹槽(5)内的一端设置有限位板(7),另一端与插孔(3)插接配合,所述限位板(7)与凹槽(5)的内壁之间连接有套设在插杆(6)上的拉簧(8),所述凹槽(5)的内顶壁设置有若干个伸缩杆(9),若干个伸缩杆(9)的自由端连接有调节板(10),所述调节板(10)与限位板(7)之间铰接有连杆(11)。

2.根据权利要求1所述的轮椅扶手,其特征在于,所述调节板(10)与凹槽(5)之间安装有套设在伸缩杆(9)上的弹簧(12)。

3.根据权利要求1所述的轮椅扶手,其特征在于,所述椅体(1)上铰接有两个支撑杆(13),两个支撑杆(13)的自由端分别与两个扶板(4)的底部滑动连接。

4.根据权利要求3所述的轮椅扶手,其特征在于,所述扶板(4)的底部设置有两个平行分布的U形杆(14),所述支撑杆(13)的自由端设置有支杆(15),支杆(15)的两端分别滑动贯穿两个U形杆(14)。

5.根据权利要求4所述的轮椅扶手,其特征在于,所述支杆(15)的两端均套设有轴承轮(16),两个轴承轮(16)分别与两个U形杆(14)滚动搭接。

6.根据权利要求1所述的轮椅扶手,其特征在于,两个所述扶板(4)之间连接有横板(17)。

7.根据权利要求1所述的轮椅扶手,其特征在于,两个所述扶板(4)的顶部均设置有海绵垫(18)。

8.轮椅,其特征在于,包括如权利要求1‑7任一项所述的轮椅扶手。
