专利号: 2024204643413
申请人: 天津轩祺包装制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

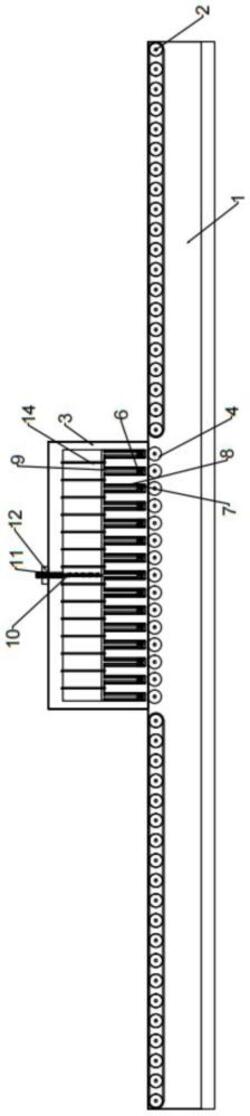

1.一种瓦楞纸箱压平机,包括:凹型运输台、一对皮带式运输器以及加工支架,其特征在于,一对所述皮带式运输器安装于所述凹型运输台上,所述加工支架安装于所述凹型运输台上,所述凹型运输台以及所述加工支架上安装有压平结构;

所述压平结构包含有:若干个支撑轮、若干个挤压轮、若干个升降轴承块、若干个升降滑块、若干个升降滑道、一对齿装升降块、一对升降螺纹杆、一对升降螺纹管、升降齿轮箱、升降驱动把手、若干个升降限位轴以及驱动组件;

所述加工支架上开设有一对齿装升降轴承槽,若干个所述升降滑道分别安装于一对所述齿装升降轴承槽的内侧,若干个所述升降滑块分别活动插装于若干个所述升降滑道的内侧,若干个所述升降轴承块分别安装于若干个所述升降滑块上,若干个所述支撑轮均匀的安装于所述凹型运输台上,若干个所述挤压轮分别安装于若干个所述升降轴承块上,一对所述齿装升降块分别活动插装于一对所述齿装升降轴承槽的内侧,且一对所述齿装升降块分别连接于若干个所述升降轴承块上,一对所述升降螺纹管分别插装于一对所述齿装升降轴承槽的内侧,一对所述升降螺纹杆分别活动插装于一对所述升降螺纹管的内侧,且一对所述升降螺纹杆分别连接于一对所述齿装升降块上,所述升降齿轮箱套装于一对所述升降螺纹管上,所述升降驱动把手安装于所述升降齿轮箱上,若干个所述升降限位轴分别活动插装于一对所述齿装升降轴承槽的内侧,且若干个所述升降限位轴分别活动插装于一对所述齿装升降块上,所述驱动组件安装于若干个所述挤压轮以及若干个所述支撑轮上。

2.根据权利要求1所述的一种瓦楞纸箱压平机,其特征在于,所述驱动组件包含有:凹型驱动支架、若干个驱动传导轴、若干个驱动套装轴管、若干个驱动销、若干个L型支架、若干个斜齿轮组、驱动齿轮组以及压平驱动机;

所述凹型驱动支架安装于所述加工支架上,若干个所述驱动传导轴均匀的插装于所述凹型驱动支架上,若干个所述驱动传导轴以及所述驱动套装轴管上开设有驱动销,若干个所述驱动销分别活动插装于若干个所述驱动销上,若干个所述驱动套装轴管分别活动套装于若干个所述驱动传导轴上,若干个所述L型支架分别通过轴承套装于若干个所述挤压轮以及若干个所述驱动套装轴管上,若干个所述斜齿轮组分别安装于若干个所述挤压轮以及若干个所述驱动套装轴管上,所述驱动齿轮组安装于若干个所述驱动传导轴上,所述压平驱动机驱动端连接于所述驱动传导轴上。

3.根据权利要求2所述的一种瓦楞纸箱压平机,其特征在于,若干个所述升降限位轴上分别设置有套装弹簧。

4.根据权利要求3所述的一种瓦楞纸箱压平机,其特征在于,所述凹型运输台上设置有一对倾斜限位板。

5.根据权利要求4所述的一种瓦楞纸箱压平机,其特征在于,一对所述倾斜限位板上设置有若干个倾斜引流轮。

6.根据权利要求5所述的一种瓦楞纸箱压平机,其特征在于,一对所述齿装升降块上设置有红外测距仪。
