专利号: 2024204630339
申请人: 沈阳奥文门窗有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

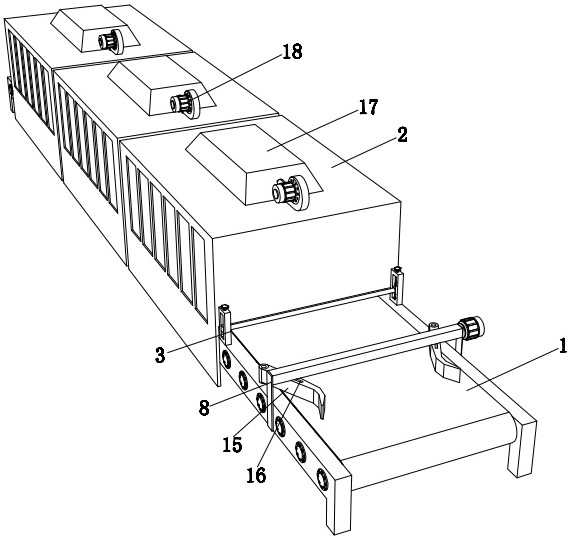

1.一种保温门漆面喷涂处理装置,其特征在于,包括:输送带(1),所述输送带(1)的顶端沿前后方向装配有若干个喷涂腔(2),其中,喷涂腔(2)为中空腔体,且喷涂腔(2)的外壁前后两端靠近输送带(1)顶端处设有开口,所述输送带(1)的顶端设置有除尘部,且除尘部与最前侧的喷涂腔(2)的位置相对应,所述输送带(1)的顶端前侧装配有摆正机构;

所述除尘部包括:两个外壳(3),且两个所述外壳(3)对称安装于所述输送带(1)的左右两侧,两个所述外壳(3)的内侧可转动的装配有粘辊(6)。

2.根据权利要求1所述的一种保温门漆面喷涂处理装置,其特征在于:所述外壳(3)的内壁转动安装有第一丝杠(4)的一端,且第一丝杠(4)的另一端延伸出所述外壳(3)的顶端,所述第一丝杠(4)的外壁螺接有移动块(5),且移动块(5)与所述粘辊(6)的端部转动相连。

3.根据权利要求2所述的一种保温门漆面喷涂处理装置,其特征在于:所述第一丝杠(4)延伸出外壳(3)顶端的一端安装有旋钮(7)。

4.根据权利要求3所述的一种保温门漆面喷涂处理装置,其特征在于:所述摆正机构包括:两个支架(8),且两个所述支架(8)对称安装于所述输送带(1)的左右两侧,两个所述支架(8)的内侧顶端安装有保护壳(9),其中保护壳(9)为底端开口的中空腔体,所述保护壳(9)的内腔转动安装有第二丝杠(10),所述支架(8)的外壁安装有电机(14),且电机(14)的输出端与所述第二丝杠(10)相连,其中,第二丝杠(10)外壁左右两侧螺纹为正反螺纹,所述第二丝杠(10)的外壁左右两侧分别螺接有移动座(11),所述移动座(11)的底端安装有拨杆(12),所述输送带(1)的顶端左右两侧分别转动安装有限位板(15),所述限位板(15)的外壁开设有限位槽(16),所述拨杆(12)滑动内嵌于限位槽(16)的内腔。

5.根据权利要求4所述的一种保温门漆面喷涂处理装置,其特征在于:两个所述限位板(15)由前至后扩张式设置。

6.根据权利要求1‑5的任意一项所述的一种保温门漆面喷涂处理装置,其特征在于:所述喷涂腔(2)的内腔装配有若干个喷头(20)。

7.根据权利要求6所述的一种保温门漆面喷涂处理装置,其特征在于:所述喷涂腔(2)的顶端设有抽吸腔(17),抽吸腔(17)为与喷涂腔(2)内腔连通的中空腔体,所述喷涂腔(2)的顶端安装有风机(18),所述风机(18)的吸入端与所述抽吸腔(17)的内腔相连。

8.根据权利要求7所述的一种保温门漆面喷涂处理装置,其特征在于:所述喷涂腔(2)的内腔顶端安装有分隔网(19),所述分隔网(19)与抽吸腔(17)内壁之间形成相对封闭的空间。
