专利号: 2024204623284
申请人: 佛山市西马拉雅科技咨询有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

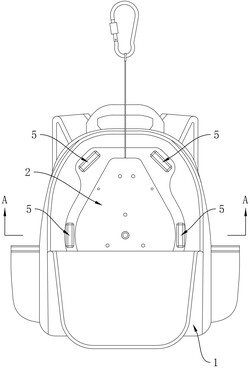

1.一种高空逃生背包结构,包括背包主体(1)、及设置在背包主体(1)中的缓降器(2),所述缓降器(2)上设有用于背包主体(1)相连接的通孔(21),其特征在于:所述背包主体(1)上还设有与通孔(21)相穿套组装且与所述背包主体(1)封装固定一起的、带内空腔(31)的扣装件(3),在所述扣装件(3)的外围表面上还设有用于抵靠于通孔(21)孔边上的防脱限位结构(32),在所述内空腔(31)还安装有防止扣装件(3)自行发生变形从通孔(21)脱扣的安全防护件(4)。

2.根据权利要求1所述高空逃生背包结构,其特征在于:所述扣装件(3)由两个呈左右对称布置的扣装片(30)构成,所述防脱限位结构(32)设置于扣装片(30)的外侧面表上,所述内空腔(31)设置于两个扣装片(30)之间。

3.根据权利要求2所述高空逃生背包结构,其特征在于:所述防脱限位结构(32)由设置在扣装片(30)外侧面表上的第一限位凸起部(321)与第二限位凸起部(322)构成。

4.根据权利要求3所述高空逃生背包结构,其特征在于:所述第一限位凸起部(321)、第二限位凸起部(322)上还分别设有锥形斜面(323)。

5.根据权利要求2所述高空逃生背包结构,其特征在于:所述安全防护件(4)为复位弹簧,所述两个扣装片(30)的内侧壁上呈相对称地分别设有凹腔(324),所述复位弹簧的两端分别嵌装于两个扣装片(30)的凹腔(324)而实现安装在内空腔(31)中。

6.根据权利要求2所述高空逃生背包结构,其特征在于:所述安全防护件(4)为V字型金属弹片,所述两个扣装片(30)的内侧壁上呈相对称地分别设有凹腔(324),所述V字型金属弹片的两端分别嵌装于两个扣装片(30)的凹腔(324)而实现安装在内空腔(31)中。

7.根据权利要求3所述高空逃生背包结构,其特征在于:还包括一个保护盖(5),所述保护盖(5)设置有供第一限位凸起部(321)容纳的腔槽(51),在所述腔槽(51)的槽底还设有供第二限位凸起部(322)容纳嵌置的、呈对称设置的卡扣孔(52),所述卡扣孔(52)与所述腔槽(51)相互贯通一起。

8.根据权利要求1所述高空逃生背包结构,其特征在于:所述背包主体(1)中还设有与扣装件(3)连接为一体的底板(33),所述底板(33)与所述背包主体(1)铆接或者缝制固定连接一起。
