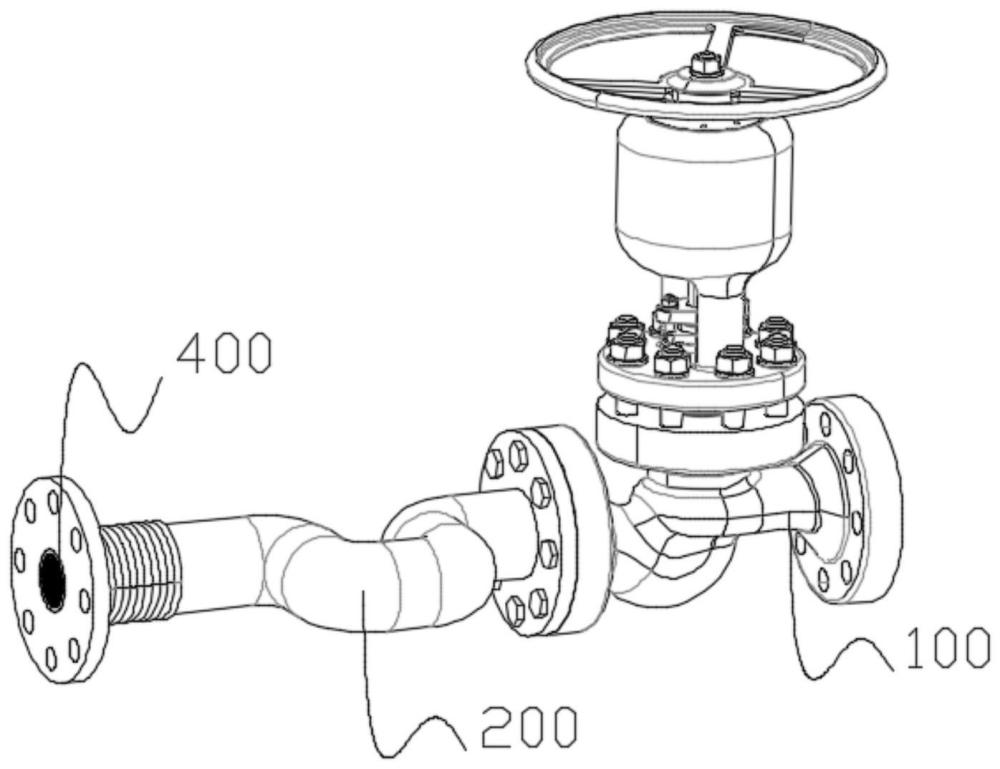

1.一种可降低阀板冲刷磨损的阀门,包括:阀门本体(100)、缓冲机构(200)、二次滤网(300)以及一次滤板(400),其特征在于:所述阀门本体(100)中间位置设有阀体(101);
所述阀体(101)左端设有缓冲机构(200),所述缓冲机构(200)左右两端均设有连接法兰二(202),所述阀门本体(100)左右两端均设有连接法兰一(102);
左端所述连接法兰一(102)与右端连接法兰二(202)之间设有二次滤网(300),左端所述连接法兰二(202)内侧设有一次滤板(400),所述阀门本体(100)上端设有手轮(107)。
2.如权利要求1所述的一种可降低阀板冲刷磨损的阀门,其特征在于:所述阀体(101)左右两端内侧均开设有导通槽(104),左端所述导通槽(104)为弯钩形结构且其弯折处上下两端均设有一组缓冲坎一(105),左端所述导通槽(104)与右端导通槽(104)之间设有阀板(106)。
3.如权利要求2所述的一种可降低阀板冲刷磨损的阀门,其特征在于:左端所述连接法兰二(202)右侧设有软管(205),所述软管(205)与右端连接法兰二(202)之间设有缓冲管件(201),所述缓冲管件(201)为“Ω”形结构。
4.如权利要求3所述的一种可降低阀板冲刷磨损的阀门,其特征在于:所述缓冲管件(201)左右两端内侧面上下两侧间隔各设有一组缓冲坎二(207),所述缓冲管件(201)中间位置内侧设有变径导通件(206),所述变径导通件(206)内侧为缓冲管件(201)内径二分之一。
5.如权利要求1所述的一种可降低阀板冲刷磨损的阀门,其特征在于:左端所述连接法兰二(202)左侧面中心开设有嵌合环槽一(203),所述一次滤板(400)与嵌合环槽一(203)相互嵌合且嵌合环槽一(203)深度等于一次滤板(400)厚度。
6.如权利要求5所述的一种可降低阀板冲刷磨损的阀门,其特征在于:右端所述连接法兰二(202)右侧面中心开设有嵌合环槽二(204),左端所述连接法兰一(102)左侧面中心开设有嵌合环槽三(103),右端所述连接法兰二(202)右侧面与左端连接法兰一(102)左侧面相互贴合且通过螺栓连接固定。
7.如权利要求6所述的一种可降低阀板冲刷磨损的阀门,其特征在于:所述二次滤网(300)右端设有嵌合环座(301),所述嵌合环座(301)与嵌合环槽二(204)及嵌合环槽三(103)均相互嵌合且嵌合环座(301)厚度等于嵌合环槽二(204)与嵌合环槽三(103)深度之和;
所述二次滤网(300)左端设有滤斗(302),所述滤斗(302)右侧面垂直贯穿形成若干组滤孔(303)。
