专利号: 2024204541922
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

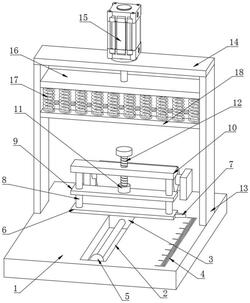

1.一种裁切精度高的塑料薄膜切片机,其特征在于,包括底座(1),所述底座(1)的上端边沿处固定连接有两个支架(13),所述支架(13)的上端固定连接有支撑板(14),所述支撑板(14)的上端固定安装有液压缸(15),所述液压缸(15)的输出端贯穿支撑板(14)的上端并固定连接有升降板(16),所述升降板(16)的下端中部固定连接有切割刀(21),所述升降板(16)的下端边沿处固定连接有若干个弹簧(17),所述弹簧(17)的下端固定连接有两个压块(18),所述底座(1)的上端开设有滑槽(2),所述滑槽(2)的前端固定安装有电动推杆(5),所述电动推杆(5)的输出端固定连接有滑块(3),所述滑块(3)与滑槽(2)的内部滑动连接。

2.根据权利要求1所述的一种裁切精度高的塑料薄膜切片机,其特征在于:所述滑块(3)的上端固定连接有垫板(6),所述垫板(6)的上端固定连接有两个导向杆(8),所述导向杆(8)的上端固定连接有固定板(10)。

3.根据权利要求2所述的一种裁切精度高的塑料薄膜切片机,其特征在于:所述固定板(10)的上端螺纹连接有螺纹杆(12),所述螺纹杆(12)的一端贯穿固定板(10)的上端并转动连接有轴承座(11)。

4.根据权利要求2所述的一种裁切精度高的塑料薄膜切片机,其特征在于:所述导向杆(8)的外表面滑动连接有压板(9),所述压板(9)的上端与轴承座(11)的下端固定连接。

5.根据权利要求2所述的一种裁切精度高的塑料薄膜切片机,其特征在于:所述垫板(6)的左侧固定连接有指针(7)。

6.根据权利要求1所述的一种裁切精度高的塑料薄膜切片机,其特征在于:所述底座(1)上端的左侧设置有刻度线(4)。

7.根据权利要求1所述的一种裁切精度高的塑料薄膜切片机,其特征在于:所述底座(1)的上端后部固定连接有两个支板(19),两个所述支板(19)之间转动连接有放卷辊(20)。
