专利号: 2024204429119
申请人: 旌德华川丰润农业发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

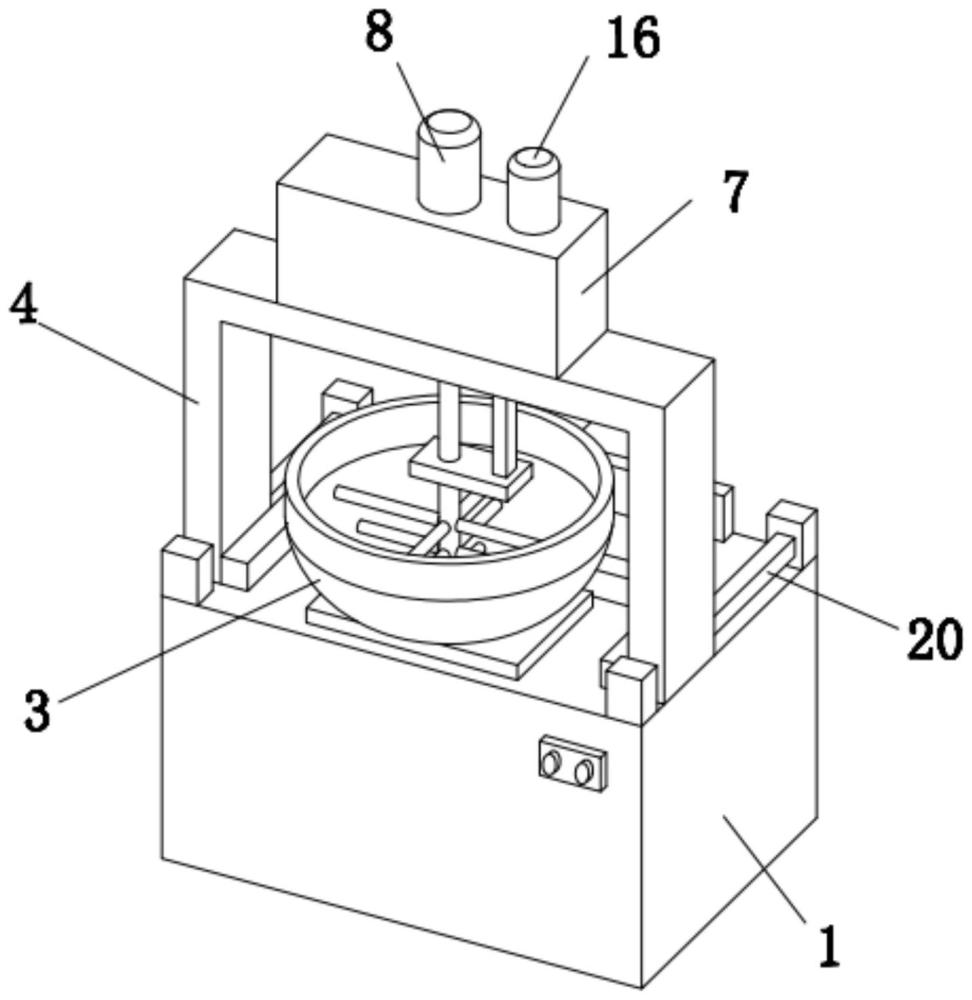

1.一种茶叶加工用杀青装置,其特征在于,包括工作台(1)、加热器(2)、杀青盆(3)、控制箱(7)、翻动机构和移动机构,所述加热器(2)安装在工作台(1)的顶部上,所述杀青盆(3)安装在加热器(2)的顶部上,所述工作台(1)上滑动安装有U形架(4),且所述工作台(1)与U形架(4)之间设有移动机构;

所述翻动机构包括转动轴(5)和翻动杆(6),所述转动轴(5)设置在U形架(4)上,所述转动轴(5)上固定安装有多个翻动杆(6),且所述翻动杆(6)位于杀青盆(3)内;

所述移动机构包括U形板(17)、竖板(18)和液压缸(19),所述U形板(17)滑动安装在工作台(1)的顶部上,且所述U形板(17)与U形架(4)固定连接,所述工作台(1)的顶部固定安装有竖板(18),所述竖板(18)的后侧固定安装有液压缸(19),且所述液压缸(19)的输出轴与U形板(17)固定连接。

2.根据权利要求1所述的一种茶叶加工用杀青装置,其特征在于,所述控制箱(7)的顶部固定安装有旋转电机(8),所述旋转电机(8)的输出轴上固定安装有转动座(9),且所述转动座(9)与转动轴(5)相连接。

3.根据权利要求2所述的一种茶叶加工用杀青装置,其特征在于,所述转动座(9)的底部开设有移动槽(10),所述转动轴(5)与移动槽(10)滑动连接,所述转动轴(5)与移动槽(10)之间设有限位机构(11)。

4.根据权利要求3所述的一种茶叶加工用杀青装置,其特征在于,所述限位机构(11)包括限位孔和限位座,所述限位孔开设在移动槽(10)的两侧内壁上,所述转动轴(5)的两侧均固定安装有限位座,且所述限位座与限位孔滑动连接。

5.根据权利要求1所述的一种茶叶加工用杀青装置,其特征在于,所述控制箱(7)上设有驱动机构,所述驱动机构与转动轴(5)之间设有升降机构,所述U形架(4)与工作台(1)之间设有导向机构(20)。

6.根据权利要求5所述的一种茶叶加工用杀青装置,其特征在于,所述驱动机构包括驱动电机(16)和螺纹杆(15),所述驱动电机(16)固定安装在控制箱(7)的顶部上,所述驱动电机(16)的输出轴上固定安装有螺纹杆(15)上。

7.根据权利要求5所述的一种茶叶加工用杀青装置,其特征在于,所述升降机构包括升降板(12)、竖杆(13)和连接板(14),所述升降板(12)滑动安装在控制箱(7)的一侧内壁上,所述升降板(12)螺纹套设在螺纹杆(15)上,所述竖杆(13)固定安装在升降板(12)的底部上,所述竖杆(13)的底端贯穿U形架(4)并固定安装有连接板(14),所述转动轴(5)与连接板(14)转动连接。

8.根据权利要求5所述的一种茶叶加工用杀青装置,其特征在于,所述导向机构(20)包括导向座和导向杆,所述导向座固定安装在工作台(1)的顶部上,且两个相对应的两个导向座之间固定安装有导向杆,且所述U形架(4)滑动套设在导向杆上。

9.根据权利要求7所述的一种茶叶加工用杀青装置,其特征在于,所述连接板(14)上开设有旋转孔,所述旋转孔的内壁上开设有环形槽,所述转动轴(5)贯穿旋转孔,且所述转动轴(5)上固定安装有环形座,且所述环形座与环形槽转动连接。
