专利号: 2024204427363
申请人: 霍山家喻斛晓农业科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

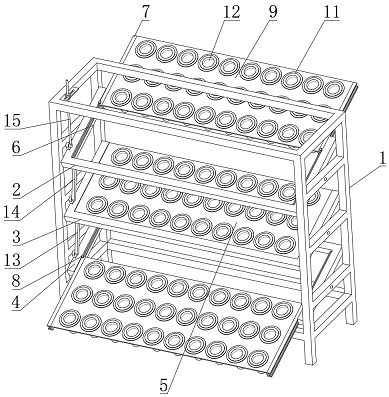

1.一种石斛种植用苗床,包括育苗架(1),其特征在于:所述育苗架(1)的内侧依次设有第一U形框(2)、第二U形框(3)和第三U形框(4),第一U形框(2)、第二U形框(3)和第三U形框(4)均通过销轴与育苗架(1)转动安装,第一U形框(2)和第二U形框(3)的开口朝向育苗架(1)的后侧,第三U形框(4)的开口朝向育苗架(1)的前侧,第二U形框(3)的内侧固定连接有第一床板(5),第一U形框(2)和第三U形框(4)的内壁两侧对称固定连接有滑轨(6),滑轨(6)上均滑动连接有与其相适配的滑槽(7),滑槽(7)上均螺纹连接有螺纹旋钮(8),对应滑槽(7)之间共同固定连接有第二床板(9)。

2.根据权利要求1所述的一种石斛种植用苗床,其特征在于:所述第一床板(5)和第二床板(9)上均均匀开设有多个放置孔(10),放置孔(10)内设有与其相适配的橡胶圈(11),橡胶圈(11)的内侧设有与其相适配的石斛育苗盆(12)。

3.根据权利要求1所述的一种石斛种植用苗床,其特征在于:所述第三U形框(4)的边缘顶面铰接有第一连杆(13),第一连杆(13)顶端铰接在第二U形框(3)的底面。

4.根据权利要求1所述的一种石斛种植用苗床,其特征在于:所述第二U形框(3)的边缘顶面铰接有第二连杆(14),第二连杆(14)的顶端铰接在第一U形框(2)的底面。

5.根据权利要求1所述的一种石斛种植用苗床,其特征在于:所述第一U形框(2)的顶面铰接有螺纹杆(15),螺纹杆(15)上螺纹连接有两个螺母(16),两个螺母(16)之间设有平板(17)。

6.根据权利要求5所述的一种石斛种植用苗床,其特征在于:所述平板(17)固定连接在育苗架(1)的顶部,平板(17)上开设有用于螺纹杆(15)贯穿且活动的长条槽口(18)。
