专利号: 2024204411416
申请人: 郑州光大百纳科技股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

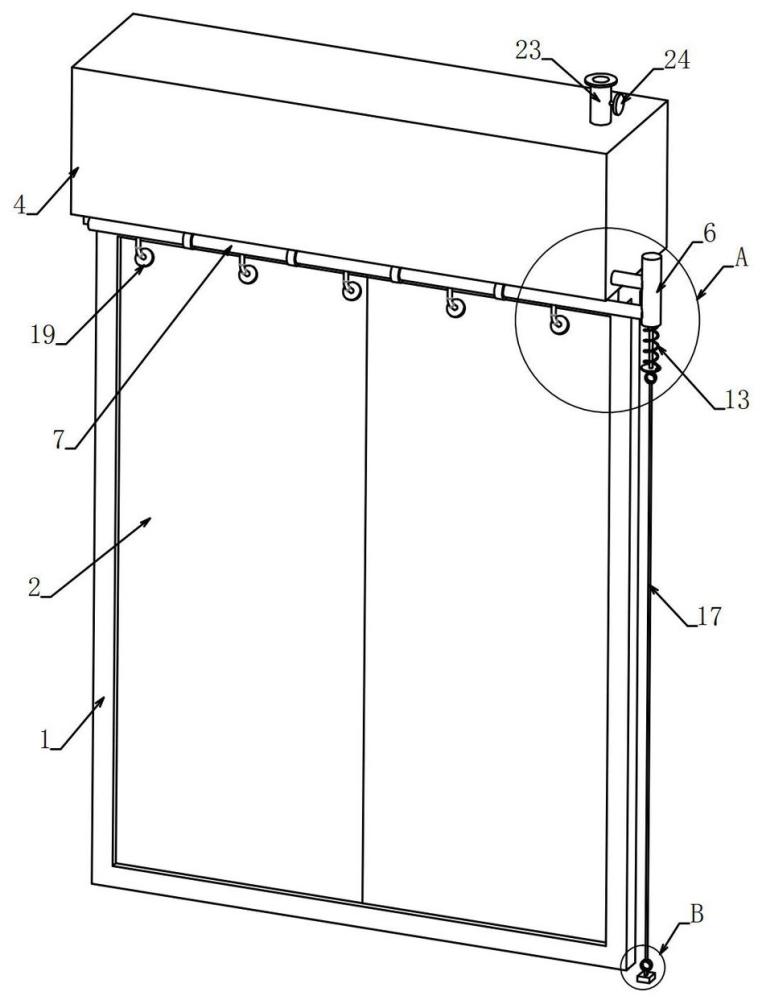

1.一种可降温长效耐火的防火门,包括门框(1),所述门框(1)内安装有两扇对开的防火门(2),其特征在于,所述门框(1)上端固定连接有支撑板(3),所述支撑板(3)上端固定连接有蓄水箱(4),所述蓄水箱(4)底部固定连通有横管(5)的进口端,所述横管(5)的出口端固定连通有竖管(6)的进口端,所述蓄水箱(4)底部固定连接有喷淋管(7),所述喷淋管(7)的进口端与竖管(6)的出口端连通,所述喷淋管(7)下缘布置有朝向防火门(2)的喷淋组件,所述竖管(6)底部同轴活动套装有竖杆(9),所述竖杆(9)上端同轴固定连接安装盘(10),所述安装盘(10)上端同轴固定连接有用于封堵横管(5)出口端的密封塞(11),所述竖杆(9)下端同轴固定连接有圆盘(12),所述圆盘(12)与竖管(6)相对端固定固定连接有弹簧(13)的两端,所述圆盘(12)下端固定连接有上拉环(14),所述门框(1)一侧布置有接地块(15),所述接地块(15)固定连接有与上拉环(14)对应的下拉环(16),所述上拉环(14)固定连接有拉绳(17)的一端,所述拉绳(17)的另一端与下拉环(16)固定连接。

2.根据权利要求1所述一种可降温长效耐火的防火门,其特征在于,所述喷淋组件包括多个沿横向均布且与喷淋管(7)下缘固定连通的导管(18),各所述导管(18)均固定连通有朝向防火门(2)的喷淋头(19)。

3.根据权利要求1所述一种可降温长效耐火的防火门,其特征在于,所述竖管(6)底部固定连通有供竖杆(9)活动的导向套(20),所述竖管(6)内底面固定连接有与竖杆(9)活动套装的密封圈(21),所述竖管(6)内壁固定连接有与安装盘(10)下端抵接的挡环(22)。

4.根据权利要求1所述一种可降温长效耐火的防火门,其特征在于,所述蓄水箱(4)上端固定连通有蓄水管(23),所述蓄水管(23)上安装有蓄水阀(24)。

5.根据权利要求1所述一种可降温长效耐火的防火门,其特征在于,所述蓄水箱(4)下端固定连接有多个沿横向均布的卡箍(25),各所述卡箍(25)均与喷淋管(7)固定连接。
