专利号: 2024204366961
申请人: 扬州合盟机械环保设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

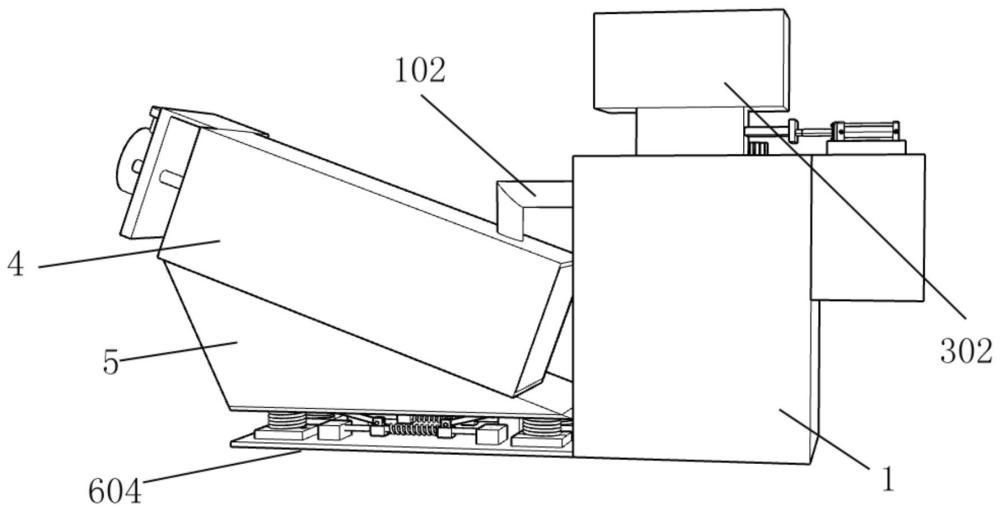

1.一种环保型污泥脱水机,包括反应箱(1),其特征在于:所述反应箱(1)的一侧固定连接有污泥进入口(101),所述反应箱(1)的另一侧固定连接有连接管(102),所述连接管(102)的底部固定连接有脱水箱(4),所述反应箱(1)顶部的前端固定连接有下料箱(3),所述下料箱(3)的内表面开设有下料口(301),所述反应箱(1)的顶部设有第一电机(2),所述反应箱(1)的底部固定连接有污水箱(5),所述污水箱(5)的底部固定连接有顶板(6),所述顶板(6)底部的两侧固定连接有两个第一连接块(7)。

2.根据权利要求1所述的一种环保型污泥脱水机,其特征在于:所述第一电机(2)的底部固定连接有主动齿轮(201),所述主动齿轮(201)外表面的一侧活动连接有第一齿轮(202),所述主动齿轮(201)外表面的另一侧活动连接有第二齿轮(203),所述第二齿轮(203)与第一齿轮(202)大小相同且均与主动齿轮(201)相互适配,所述第一齿轮(202)的底部固定连接有第一传动杆(204),所述第一传动杆(204)的外表面固定连接有搅拌杆(205)。

3.根据权利要求1所述的一种环保型污泥脱水机,其特征在于:所述下料箱(3)的顶部固定连接有储料箱(302),所述下料箱(3)一侧的中部活动连接有活动板(303),所述活动板(303)的一侧固定连接有推块(304),所述推块(304)的一侧固定连接有活动杆(305),所述活动杆(305)的一侧活动连接有气动阀(306),所述气动阀(306)的底部固定连接有安装块(307)。

4.根据权利要求1所述的一种环保型污泥脱水机,其特征在于:所述脱水箱(4)顶部的一侧开设有连接口(401),所述连接口(401)的顶部固定连接有连接管(102),所述脱水箱(4)的另一侧固定连接有第一挡板(402),所述第一挡板(402)的底部开设有污泥排出口(403),所述第一挡板(402)的一侧设有第二挡板(404),所述第二挡板(404)一侧的顶部固定连接有脱水箱(4),所述第二挡板(404)的另一侧固定连接有第二电机(405),所述第二电机(405)的一侧固定连接有第二传动杆(406),所述第二传动杆(406)的外表面固定连接挤压轮(407),所述脱水箱(4)的内表面设有挤压轮(407)。

5.根据权利要求1所述的一种环保型污泥脱水机,其特征在于:所述顶板(6)的底部固定连接有圆块(601),所述圆块(601)的外表面活动连接有第一弹簧(602),所述第一弹簧(602)的底部活动连接有方块(603),所述方块(603)的底部固定连接有底板(604)。

6.根据权利要求1所述的一种环保型污泥脱水机,其特征在于:所述第一连接块(7)的底部活动连接有第一驱动杆(701),所述第一驱动杆(701)的底部活动连接有第二连接块(702),所述第二连接块(702)的底部固定连接有底板(604),所述第二连接块(702)的底部固定连接有移动块(703),所述移动块(703)的内表面活动连接有圆杆(704),所述圆杆(704)的两侧固定连接有固定块(705),所述固定块(705)的底部固定连接有底板(604),所述圆杆(704)外表面的中部活动连接有第二弹簧(706)。
