专利号: 2024204312938
申请人: 江苏海富纺织科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

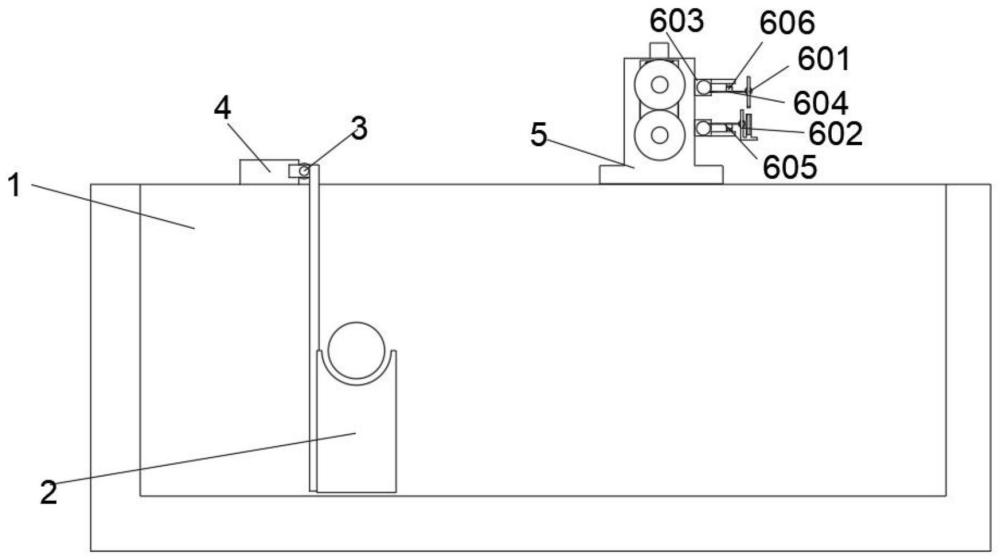

1.一种纺织布浸润装置,包括:浸泡池(1),其特征在于:所述浸泡池(1)内部设有承载支架(2),所述承载支架(2)一端固定连接调节杆(3),所述调节杆(3)一端转动连接固定支架(4),所述固定支架(4)一侧设有压辊机构(5),所述压辊机构(5)一侧设有刮片组件(6),所述刮片组件(6)包括上刮板(601)、下刮板(602)、定位支架(603)、上支架(604)和下支架(605)以及限位弹簧(606),所述定位支架(603)一端固定连接压辊机构(5)一侧,所述定位支架(603)一侧转动连接上支架(604)和下支架(605)一端,所述上支架(604)和下支架(605)另一端分别固定连接上刮板(601)和下刮板(602)两端,所述定位支架(603)靠近上支架(604)和下支架(605)一侧设有限位弹簧(606),所述限位弹簧(606)一端紧密压合上支架(604)和下支架(605)一侧。

2.根据权利要求1所述的一种纺织布浸润装置,其特征在于:所述固定支架(4)两端固定连接浸泡池(1)顶部,所述固定支架(4)一侧滑动连接承载支架(2)。

3.根据权利要求1所述的一种纺织布浸润装置,其特征在于:所述调节杆(3)一端穿过承载支架(2),并于固定支架(4)转动连接。

4.根据权利要求1所述的一种纺织布浸润装置,其特征在于:所述定位支架(603)一侧设有连接轴(607),所述连接轴(607)一端转动连接上支架(604)和下支架(605)一端。

5.根据权利要求1所述的一种纺织布浸润装置,其特征在于:所述上刮板(601)靠近下刮板(602)一端为倾斜面,所述倾斜面角度为12度。

6.根据权利要求1所述的一种纺织布浸润装置,其特征在于:所述下刮板(602)包括L型刮板(608),所述L型刮板(608)一侧设有限位箱(609),所述限位箱(609)插接配合上刮板(601)。
