专利号: 2024204294624
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

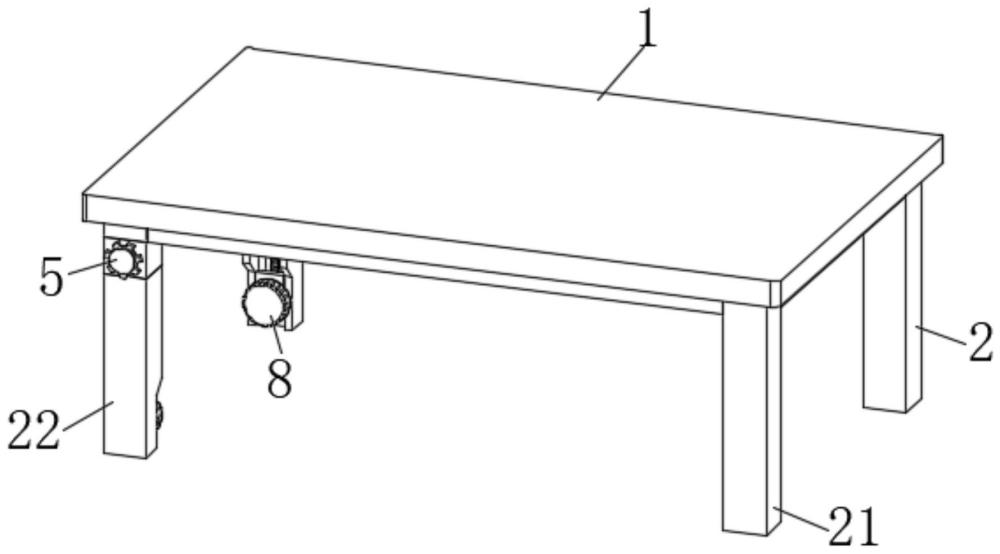

1.一种带有移动机构的餐桌,包括桌板(1)以及安装于桌板(1)下端的桌腿(2),其特征在于:所述桌腿(2)由两个第一支撑腿(21)以及两个第二支撑腿(22)组成;

两个所述第二支撑腿(22)上还安装有调节件(5),所述调节件(5)上传动连接有传动座(6),所述传动座(6)一侧焊接有安装板(7),所述安装板(7)另一侧转动连接有滚轮(8);

其中,通过调节件(5)带动滚轮(8)沿竖直方向移动,上移至最高位置时,所述滚轮(8)位于第二支撑腿(22)最低点位置的上方,而下一至最低点位置时,所述滚轮(8)位于第二支撑腿(22)最低点位置的下方。

2.根据权利要求1所述的带有移动机构的餐桌,其特征在于,所述第二支撑腿(22)由杆体部(221)以及设置于杆体部(221)上端部的安装座(222)组成,且所述杆体部(221)与安装座(222)之间设置有铁片,而所述铁片螺栓固定于杆体部(221)以及安装座(222)上。

3.根据权利要求2所述的带有移动机构的餐桌,其特征在于,所述杆体部(221)一侧还开设有第一定位滑槽(3),所述第一定位滑槽(3)的槽底开设有第二定位滑槽(4)。

4.根据权利要求3所述的带有移动机构的餐桌,其特征在于,所述调节件(5)包括水平设置的第一传动杆(51),所述第一传动杆(51)一端固定有转把(52),所述第一传动杆(51)上还固定有两个同轴心设置的主动锥齿轮(53);

所述第一传动杆(51)下方还设置有两个竖直的第二传动杆(54),所述第二传动杆(54)上端部焊接有同轴心的从动锥齿轮(55),且所述从动锥齿轮(55)与主动锥齿轮(53)相啮合,所述第二传动杆(54)下端部还一体连接有同轴心的传动丝杆(56)。

5.根据权利要求4所述的带有移动机构的餐桌,其特征在于,所述第一传动杆(51)转动于安装座(222)上,而所述第二传动杆(54)转动于杆体部(221)内部,所述传动丝杆(56)延伸至第二定位滑槽(4)内部。

6.根据权利要求5所述的带有移动机构的餐桌,其特征在于,所述传动座(6)滑动于第二定位滑槽(4)内部,而所述安装板(7)滑动于第一定位滑槽(3)内部;

所述传动丝杆(56)还贯穿传动座(6)并与之螺纹传动。
