专利号: 2024204280443
申请人: 烟台海召仓储设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

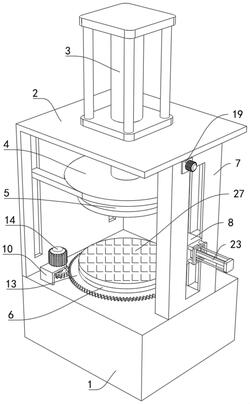

1.一种多点焊接工作台,包括底座(1),其特征在于,还包括:L型座(2),所述L型座(2)固定连接在所述底座(1)上;

第一气缸(3),所述第一气缸(3)固定安装在所述L型座(2)上,且所述第一气缸(3)的输出端贯穿所述L型座(2)延伸至外界;

升降板(4),所述升降板(4)固定连接在所述第一气缸(3)的输出端上;

上顶板(5),所述上顶板(5)转动连接在所述升降板(4)上;

下底板(6),所述下底板(6)转动连接在所述底座(1)上;

驱转组件,所述驱转组件设置在所述底座(1)上,用于驱动所述下底板(6)进行转动;

固定架(7),所述固定架(7)固定连接在所述L型座(2)和所述底座(1)之间;

升降块(8),所述升降块(8)滑动连接在所述固定架(7)上;

升降组件,所述升降组件设置在所述固定架(7)上,用于驱动所述升降块(8)进行滑动;

点焊机(9),所述点焊机(9)设置在所述升降块(8)上;

点焊组件,所述点焊组件设置在所述升降块(8)上,用于带动所述点焊机(9)进行移动点焊。

2.根据权利要求1所述的多点焊接工作台,其特征在于,所述驱转组件包括:安装座(10),所述安装座(10)固定连接在所述底座(1)上;

转轴(11),所述转轴(11)转动连接在所述安装座(10)和所述底座(1)之间;

主动齿轮(12),所述主动齿轮(12)固定套设在所述转轴(11)上;

被动齿轮(13),所述被动齿轮(13)固定套设在所述下底板(6)上,且所述主动齿轮(12)与所述被动齿轮(13)相啮合;

第一电机(14),所述第一电机(14)固定安装在所述安装座(10)上,所述第一电机(14)的输出端贯穿所述安装座(10)且与所述转轴(11)同心连接。

3.根据权利要求1所述的多点焊接工作台,其特征在于,所述升降组件包括:转动螺杆(15),所述转动螺杆(15)转动连接在所述固定架(7)上;

螺纹块(16),所述螺纹块(16)螺纹套设在所述转动螺杆(15)上,且所述螺纹块(16)固定连接在所述升降块(8)上;

转动组件,所述转动组件设置在所述固定架(7)上,用于驱动所述转动螺杆(15)进行转动。

4.根据权利要求3所述的多点焊接工作台,其特征在于,所述转动组件包括:转动杆(17),所述转动杆(17)固定连接在所述转动螺杆(15)上,所述固定架(7)上开设有凹槽,所述转动杆(17)转动连接在凹槽内;

第一锥形齿轮(18),所述第一锥形齿轮(18)固定套设在所述转动杆(17)上;

固定板(19),所述固定板(19)固定连接在所述固定架(7)上;

驱动杆(20),所述驱动杆(20)转动连接在所述固定板(19)上;

第二锥形齿轮(21),所述第二锥形齿轮(21)固定套设在所述驱动杆(20)上,且所述第一锥形齿轮(18)与所述第二锥形齿轮(21)相啮合;

第二电机(22),所述第二电机(22)固定安装在所述固定板(19)上,所述第二电机(22)的输出端贯穿所述固定板(19)且与所述驱动杆(20)同心连接。

5.根据权利要求1所述的多点焊接工作台,其特征在于,所述点焊组件包括:第二气缸(23),所述第二气缸(23)固定安装在所述升降块(8)上,且所述第二气缸(23)的输出端贯穿所述升降块(8)延伸至外界;

安装板(24),所述安装板(24)固定连接在所述第二气缸(23)的输出端上,且所述点焊机(9)固定安装在所述安装板(24)上;

滑动杆(25),所述滑动杆(25)固定连接在所述安装板(24)上,且所述滑动杆(25)滑动套设在所述升降块(8)上;

挡框(26),所述挡框(26)固定连接在所述滑动杆(25)上。

6.根据权利要求1所述的多点焊接工作台,其特征在于,所述上顶板(5)和所述下底板(6)上均固定连接有防滑垫(27)。
