专利号: 2024204280000
申请人: 孝感乐方智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

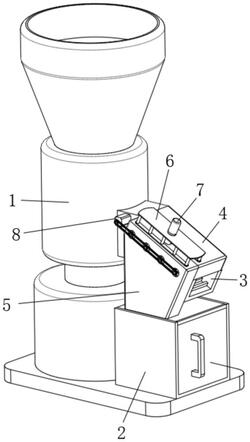

1.一种生物质能源预处理用木屑颗粒机,包括颗粒机本体(1)、安装在颗粒机本体(1)一侧的收纳筐(2)和筛板(3),筛板(3)位于收纳筐(2)的上方,其特征在于:所述筛板(3)远离收纳筐(2)的一侧固定连接有防护罩(4),防护罩(4)的一侧固定连接有侧箱(5),侧箱(5)的底面与收纳筐(2)的上表面固定连接,防护罩(4)靠近侧箱(5)的一侧和侧箱(5)远离防护罩(4)的一侧均贯穿开设有若干吸风口(401),若干吸风口(401)均通过侧箱(5)的内部与收纳筐(2)连通,防护罩(4)和侧箱(5)的若干吸风口(401)靠近筛板(3)的一侧内壁均固定连接有隔网,侧箱(5)的若干吸风口(401)内均连接有抽风组件,若干抽风组件远离侧箱(5)的一侧同时连接有传动机构,传动机构的另一端与颗粒机本体(1)的外壁连接,侧箱(5)外壁的上表面固定连接有支撑柱(9),支撑柱(9)的另一侧连接有升降机构,升降机构的另一端连接有清理组件,清理组件的另一端分别贯穿侧箱(5)和防护罩(4)的外壁,并与侧箱(5)和防护罩(4)中吸风口(401)的隔网表面相抵。

2.根据权利要求1所述的一种生物质能源预处理用木屑颗粒机,其特征在于:所述传动机构包括电机(15)、链条(11)和若干齿轮(14),电机(15)的外壁与颗粒机本体(1)的外壁固定连接,电机(15)的输出轴与其中一个齿轮(14)固定连接,其余齿轮(14)靠近电机(15)的一侧分别与若干抽风组件远离侧箱(5)的一侧连接,链条(11)套设在若干齿轮(14)的外壁,并与若干齿轮(14)均啮合。

3.根据权利要求2所述的一种生物质能源预处理用木屑颗粒机,其特征在于:所述抽风组件包括支撑架(16)和扇叶(12),支撑架(16)为十字形,支撑架(16)的四端与侧箱(5)的吸风口(401)的内壁固定连接,扇叶(12)转轴贯穿支撑架(16),并与支撑架(16)的内壁转动连接,扇叶(12)贯穿支撑架(16)的一侧与齿轮(14)固定连接。

4.根据权利要求1、2或3所述的一种生物质能源预处理用木屑颗粒机,其特征在于:所述升降机构包括电推杆(7)和滑板(13),支撑柱(9)的上表面开设有滑槽(901),电推杆(7)的外壁与支撑柱(9)的上表面固定连接,电推杆(7)的输出端与滑板(13)的上表面固定连接,滑板(13)的侧壁与滑槽(901)的内壁滑动连接,滑板(13)的两端均与清理组件连接。

5.根据权利要求4所述的一种生物质能源预处理用木屑颗粒机,其特征在于:所述清理组件包括升降板(6)、两个刮板(8)和若干连接杆(10),升降板(6)的上表面贯穿开设有连接口(601),连接口(601)套设在支撑柱(9)的外壁,并且连接口(601)的内壁与支撑柱(9)的外壁滑动连接,连接口(601)的内壁与滑板(13)的两端固定连接,若干连接杆(10)的同一端均与升降板(6)的底面固定连接,若干连接杆(10)的另一端分别贯穿防护罩(4)和侧箱(5)的外壁,并与防护罩(4)和侧箱(5)的内壁滑动连接,两组连接杆(10)远离升降板(6)的一端分别与两个刮板(8)固定连接,两个刮板(8)的侧壁分别与防护罩(4)和侧箱(5)的若干隔网滑动连接。
