专利号: 2024204275074
申请人: 宁波市联腾机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

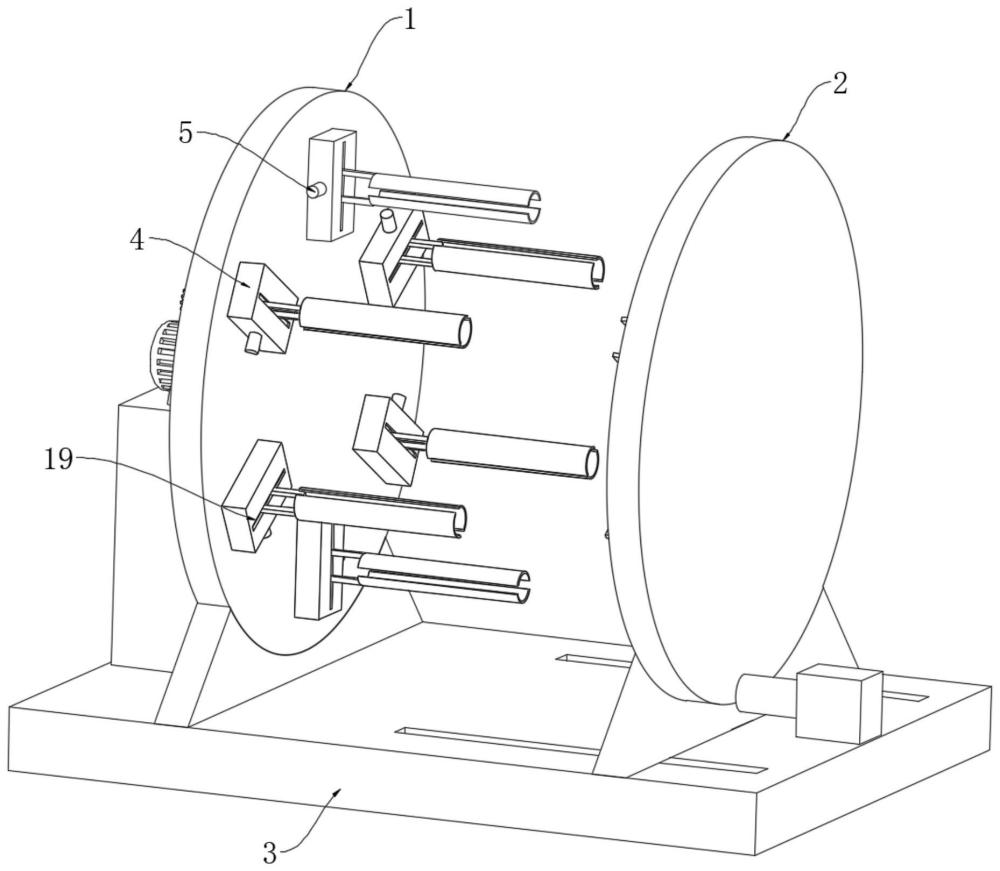

1.一种金属管接头的内壁面抛光装置,包括底座(3),其特征在于:所述底座(3)顶部设有抛光装置,所述抛光装置包括有抛光组件和固定组件,所述抛光组件位于底座(3)顶部一侧,所述固定组件位于底座(3)顶部另一侧;

所述抛光组件包括有固定架(1),多个固定盒(4),手柄(5),第一锥齿轮(6),第二锥齿轮(7),螺纹杆(8),连接块(9),抛光头(10)和多工位组件,每个所述固定盒(4)均设置于固定架(1)的一侧,每个所述手柄(5)设于对应固定盒(4)的一侧,每个所述手柄(5)一侧均通过转轴贯穿对应固定盒(4),每个所述手柄(5)通过转轴固定连接有第一锥齿轮(6),每个所述固定盒(4)与对应转轴均转动连接,每个所述螺纹杆(8)均设置于对应固定盒(4)内部并与对应固定盒(4)内壁转动连接,每个所述第二锥齿轮(7)固定连接于对应螺纹杆(8)靠近第一锥齿轮(6)的一端,每个所述第二锥齿轮(7)均与对应第一锥齿轮(6)相啮合,每个所述连接块(9)螺纹连接于螺纹杆(8)的外壁,每个所述固定盒(4)一侧均开设有第二滑槽(19),每个所述第二滑槽(19)分别与对应连接块(9)滑动连接,每个所述连接块(9)均贯穿对应第二滑槽(19)后固定连接有抛光头(10)。

2.根据权利要求1所述的一种金属管接头的内壁面抛光装置,其特征在于:所述多工位组件设置于远离固定盒(4)的一侧,所述多工位组件包括有驱动电机(11),所述驱动电机(11)输出端固定连接有主动齿轮(12),每个所述固定盒(4)远离抛光头(10)一侧通过转轴贯穿固定架(1)后均固定连接有从动齿轮(13),每个转轴均贯穿固定架(1)与对应固定盒(4)固定连接,每个所述从动齿轮(13)均与主动齿轮(12)相啮合。

3.根据权利要求1所述的一种金属管接头的内壁面抛光装置,其特征在于:所述固定组件包括有移动架(2),多个固定板(14),夹板(15),第一电动推杆(16)和第一滑槽(17),每个所述固定盒(4)与对应固定板(14)呈对应设置。

4.根据权利要求3所述的一种金属管接头的内壁面抛光装置,其特征在于:每个所述固定板(14)均设置于靠近固定架(1)的一侧,每个所述第一电动推杆(16)设有多组,每组所述第一电动推杆(16)的数量设置为两个。

5.根据权利要求3所述的一种金属管接头的内壁面抛光装置,其特征在于:每个所述夹板(15)固定于对应第一电动推杆(16)的输出端,所述第一滑槽(17)开设于底座(3)的顶部,每个所述第一滑槽(17)均与移动架(2)底部滑动连接。

6.根据权利要求3所述的一种金属管接头的内壁面抛光装置,其特征在于:所述移动架(2)远离固定架(1)一侧设有第二电动推杆(18),所述第二电动推杆(18)输出端与移动架(2)固定连接。
