专利号: 2024204175790
申请人: 吉安智企企业服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

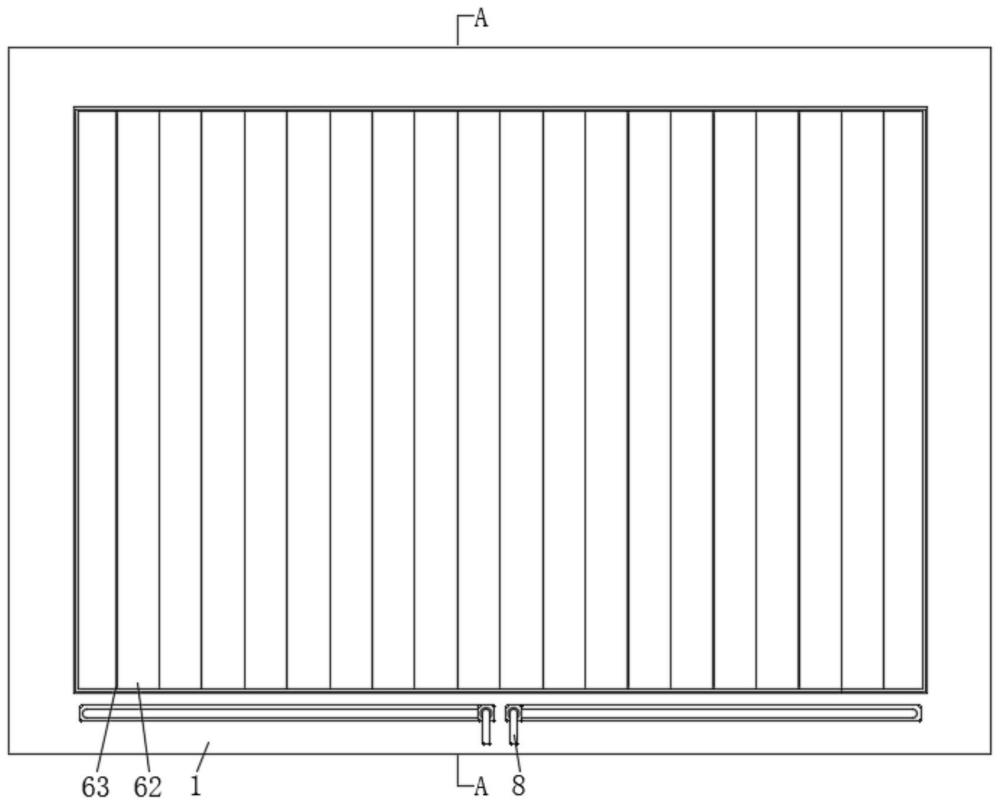

1.一种复合型中空玻璃,包括边框(1)和对称设置于边框(1)内的玻璃(2),其特征在于:所述边框(1)与两块玻璃(2)间构成中空腔室(3),所述边框(1)的内壁下侧开设有与中空腔室(3)连通的滑槽,且滑槽内设置有导向条(4),所述导向条(4)的外侧套设有滑套(5),且滑套(5)的上部转动设置有遮阳板(6),所述滑槽内设置有用于驱动滑套(5)间隔停顿固定的操控组件(7),所述边框(1)的一侧下部开设有导轨槽,导轨槽内滑动设置有推拉把手(8),所述推拉把手(8)的一端和操控组件(7)的一侧分别设置有相互吸引的第一磁铁(9)。

2.根据权利要求1所述的一种复合型中空玻璃,其特征在于:所述遮阳板(6)包括限位铁板(60)、转轴(61)、透明防辐射板(62)和透明传动杆(63),所述滑套(5)的上部开设有插孔,插孔内设置有限位铁板(60),所述插孔内转动设置有转轴(61),且转轴(61)的下端开设有呈直角状的限位槽,所述转轴(61)的上端安装设置有透明防辐射板(62),且透明防辐射板(62)的中部设置有透明传动杆(63),所述边框(1)的内壁上侧开设有与透明传动杆(63)相匹配的导向槽。

3.根据权利要求2所述的一种复合型中空玻璃,其特征在于:所述转轴(61)的下端靠近限位铁板(60)一侧对称镶嵌有第二磁铁(10)。

4.根据权利要求3所述的一种复合型中空玻璃,其特征在于:所述操控组件(7)包括顶出弹簧(70)、定位销(71)、导轨条(72)、滑块(73)、拨板(74)、弧型弹条(75)和楔形推板(76),所述滑套(5)内开设有安装孔,安装孔内设置有顶出弹簧(70),所述顶出弹簧(70)的外端设置有定位销(71),且定位销(71)的直径沿着遮阳开启方向逐步增大,所述滑槽的一侧设置有导轨条(72),所述导轨条(72)内滑动设置有滑块(73),且滑块(73)的一侧设置有驱动转轴(61)转动的拨板(74),所述第一磁铁(9)镶嵌于滑块(73)靠近推拉把手(8)一侧,所述转轴(61)的一侧开设有呈直角状的推动凹槽,所述滑块(73)的一端开设有安装槽,安装槽内设置有弧型弹条(75),所述弧型弹条(75)的外部设置有用于推动滑套(5)的楔形推板(76)。

5.根据权利要求4所述的一种复合型中空玻璃,其特征在于:所述滑槽的开口处对称设置有橡胶密封条(11)。
