专利号: 2024204143501
申请人: 湘潭远大住宅工业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

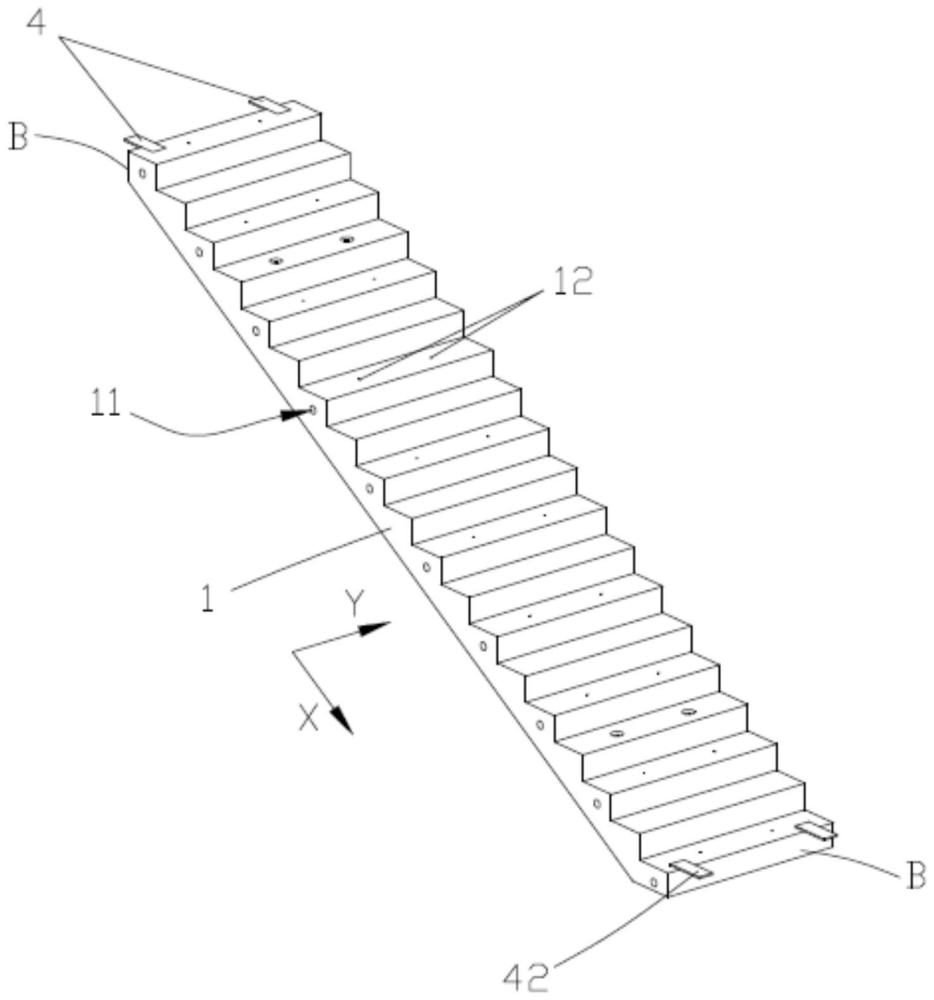

1.一种全预制楼梯连接节点,用于楼梯、歇台板与墙板的连接,所述歇台板在所述墙板上自下而上设有多个,相邻的两个歇台板之间连接所述楼梯,其特征在于,所述歇台板的横截面为矩形,矩形的歇台板的外表面形成有竖向平面A,所述楼梯两端的外表面上设有竖向平面B,所述楼梯中排布设有多个安装孔,所述安装孔沿楼梯的宽度贯通,所述安装孔中设有钢筋,所述钢筋伸出楼梯的外侧并插装于所述墙板中,所述竖向平面A与竖向平面B贴合。

2.根据权利要求1所述的全预制楼梯连接节点,其特征在于,每个所述安装孔上连通有竖向贯通楼梯的灌浆孔,所述灌浆孔中设有砂浆。

3.根据权利要求2所述的全预制楼梯连接节点,其特征在于,每个所述安装孔上设置至少两个灌浆孔。

4.根据权利要求1所述的全预制楼梯连接节点,其特征在于,每隔一级台阶中设置一个所述安装孔。

5.根据权利要求1所述的全预制楼梯连接节点,其特征在于,所述钢筋的两端均伸出所述楼梯的外侧与墙板插装。

6.根据权利要求1所述的全预制楼梯连接节点,其特征在于,所述楼梯的两端设有预埋件,所述预埋件包括第一连接件和第二连接件,所述第一连接件预埋于所述楼梯中,所述第二连接件置于楼梯的上端,且所述第二连接件的一端与第一连接件连接,另一端伸出楼梯的外侧与对应位置的歇台板搭接。

7.根据权利要求6所述的全预制楼梯连接节点,其特征在于,所述第二连接件的上表面与歇台板的上表面及楼梯的上表面平齐。

8.根据权利要求6所述的全预制楼梯连接节点,其特征在于,所述第一连接件为围合成矩形的圆钢,所述第二连接件为钢板,所述钢板上间隔设置至少两个所述圆钢。

9.根据权利要求6所述的全预制楼梯连接节点,其特征在于,所述预埋件在所述楼梯的宽度方向上间隔设置至少两个。
