专利号: 2024204133232
申请人: 石狮市尚宇五金配件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

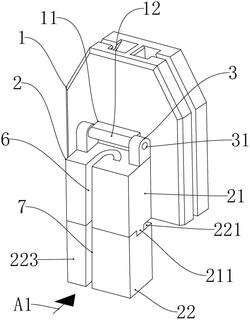

1.便捷服装拉链头,包括有拉头(1)和拉片(2),拉头(1)固定设置有底座(11),底座(11)固定设置有转动轴(12)拉片(2)上设有环形扣(3),环形扣(3)开设有与转动轴(12)转动卡接的通孔一(31),其特征在于:所述拉片(2)包括有上片(21)和下片(22),所述上片(21)和下片(22)旋转连接,所述上片(21)开设有第一线槽(6),所述下片(22)开设有和第一线槽(6)横截面相同的第二线槽(7),所述第一线槽(6)和第二线槽(7)连通并可供耳机线滑动连接。

2.根据权利要求1所述的便捷服装拉链头,其特征在于:所述上片(21)设有连接杆(8),所述下片(22)开设可供连接杆(8)旋转连接的下通孔(9),所述上片(21)通过连接杆(8)与下片(22)旋转连接。

3.根据权利要求2所述的便捷服装拉链头,其特征在于:所述第一线槽(6)和第二线槽(7)均呈钩形结构。

4.根据权利要求3所述的便捷服装拉链头,其特征在于:所述第一线槽(6)和第二线槽(7)均由长条形槽口和环形槽口组成,所述长条形槽口一端和环形槽口一端相连通,另一端逐渐延伸至拉片(2)表面边缘,所述环形槽口圆心与连接杆(8)圆心重叠。

5.根据权利要求2所述的便捷服装拉链头,其特征在于:所述上片(21)成型有限位块(211),所述下片(22)开设有第一限位槽(221)和第二限位槽(222),所述限位块(211)与第一限位槽(221)、第二限位槽(222)旋转连接。

6.根据权利要求1所述的便捷服装拉链头,其特征在于:所述上片(21)朝向下片(22)一侧固定设置有第一吸引件(4),所述下片(22)朝向上片(21)一侧固定设置有第二吸引件(5)。

7.根据权利要求6所述的便捷服装拉链头,其特征在于:第一吸引件(4)和第二吸引件(5)都为磁铁材质制成。
