专利号: 2024204127509
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种建筑施工用外墙脚手架加固装置,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有第一固定壳(2),所述第一固定壳(2)的内壁底部固定连接有固定座,且固定座上固定连接有双轴电机(3),所述双轴电机(3)的两个输出轴上均固定连接有第一转轴(4),两个所述第一转轴(4)上均固定连接有第一锥形齿轮(5),所述第一固定壳(2)的相对内壁上固定连接有同一个隔板,且隔板的顶部设置有第二轴承,且第二轴承的数量为两个,两个第二轴承的内部均穿设有第二转轴(6),两个第二转轴(6)的底端均固定连接有第二锥形齿轮(7),两个第二转轴(6)的顶端分别固定连接有正螺纹柱(8)和反螺纹柱(9),所述第一固定壳(2)的内部活动连接有活动板(10),所述活动板(10)的底部开设有螺纹槽(11),所述正螺纹柱(8)和反螺纹柱(9)分别螺纹连接在两个螺纹槽(11)的内部;

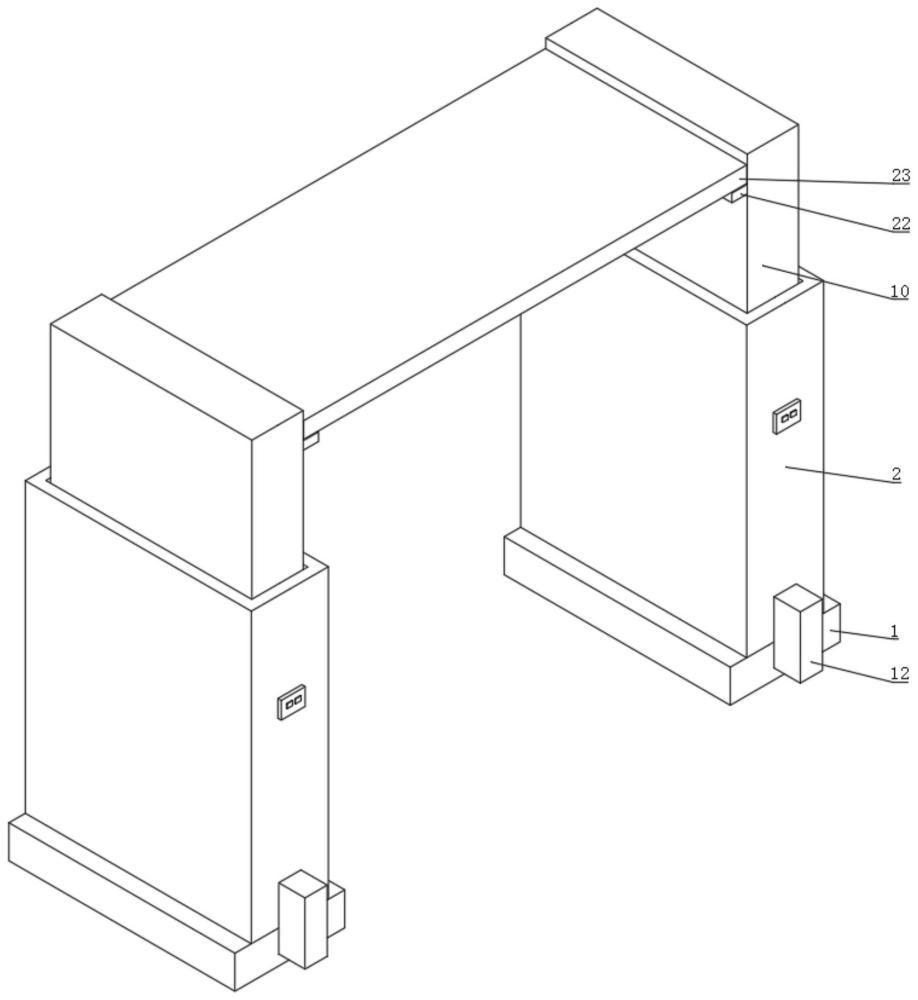

所述底座(1)的数量为两个,两个所述底座(1)的连接结构均相同,两个所述活动板(10)的相对面上均固定连接有固定板(22),两个所述固定板(22)的顶部均开设有卡孔,两个所述固定板(22)的顶部搭接有同一个支撑板(23),所述支撑板(23)的底部固定连接有卡杆(24),所述卡杆(24)卡接在卡孔的内部,所述底座(1)的侧面固定连接有第二固定壳(12),所述第二固定壳(12)的相对内壁上均开设有限位槽(14),两个所述限位槽(14)的内部均活动连接有限位块(15),两个所述限位块(15)的相对面上固定连接有同一个固定架(13),所述固定架(13)上固定连接有第一电机(16),所述第一电机(16)的输出端固定连接有尖头螺栓(17),所述第二固定壳(12)的底部开设有螺纹孔(18),所述尖头螺栓(17)螺纹连接在螺纹孔(18)的内部。

2.根据权利要求1所述的一种建筑施工用外墙脚手架加固装置,其特征在于:所述底座(1)的底部开设有第一凹槽,且第一凹槽的内壁顶部固定连接有电动液压推杆(19),所述电动液压推杆(19)的底端固定连接有万向轮(20)。

3.根据权利要求1所述的一种建筑施工用外墙脚手架加固装置,其特征在于:两个所述第一转轴(4)的一端均套接有第一轴承,两个第一轴承均固定连接在第一固定壳(2)的内壁上。

4.根据权利要求1所述的一种建筑施工用外墙脚手架加固装置,其特征在于:两个所述第二锥形齿轮(7)分别与两个第一锥形齿轮(5)相啮合。

5.根据权利要求1所述的一种建筑施工用外墙脚手架加固装置,其特征在于:所述底座(1)的内部开设有第二凹槽,且第二凹槽的内部设置有蓄电池组(21),所述第一固定壳(2)的表面设置有控制开关。
