专利号: 2024204105247
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

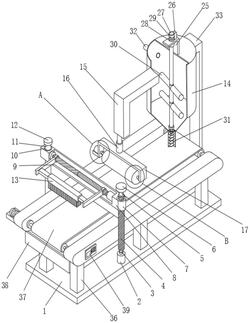

1.一种油田除砂器,包括工作台(1)、输送带(37)和第一电机(2),其特征在于:所述输送带(37)固定连接在工作台(1)上表面,所述第一电机(2)固定连接在工作台(1)上表面,所述第一电机(2)输出轴上端固定连接有第一转轴(3),所述第一转轴(3)上端固定连接有螺纹柱(4),所述螺纹柱(4)上端固定连接有第二转轴(5),所述第二转轴(5)上端固定连接有固定块(6),所述螺纹柱(4)螺纹表面连接有第一螺纹帽(7),所述第一螺纹帽(7)侧面固定连接有第一外壳(8),所述第一外壳(8)侧面设置有清洁组件(13),所述清洁组件(13)包括驱动电机(1301),所述驱动电机(1301)固定连接在第一外壳(8)内部,所述驱动电机(1301)输出轴另一端固定连接有正反螺纹柱(1302),所述正反螺纹柱(1302)的另一端固定连接有第三转轴(1303),所述第一外壳(8)内部固定连接有第一轴承(1304),所述第三转轴(1303)的另一端穿设在第一轴承(1304)中,所述正反螺纹柱(1302)的表面螺纹连接有第二螺纹帽(1305),所述第二螺纹帽(1305)侧面固定连接有安装板(1306),所述安装板(1306)侧面固定连接有安装杆(1307),所述安装杆(1307)外部套接有清洁刷(1308),所述第一外壳(8)侧面开设有滑槽(9),所述安装板(1306)活动连接在滑槽(9)内部,所述第一外壳(8)上表面穿设有套环(10),所述套环(10)内部穿设有限位杆(11),所述限位杆(11)上端固定连接有挡块(12),所述限位杆(11)下端固定连接在工作台(1)上表面。

2.根据权利要求1所述的一种油田除砂器,其特征在于:所述输送带(37)上方设置有L型支架(15),所述L型支架(15)下表面固定连接有电动伸缩杆(16),所述电动伸缩杆(16)下端固定连接有第二外壳(17),所述第二外壳(17)侧面固定连接有第一电机架(18),所述第一电机架(18)上表面固定连接有第二电机(19),所述第二电机(19)的输出轴另一端固定连接有第四转轴(21),所述第二外壳(17)侧面穿设有第二轴承(20),所述第四转轴(21)穿设在第二轴承(20)内部,所述第四转轴(21)前端固定连接有压辊(22),所述压辊(22)的另一侧固定连接有第五转轴(24),所述第二外壳(17)内侧固定连接有第三轴承(23),所述第五转轴(24)另一端穿设在第三轴承(23)的内部,所述压辊(22)与输送带(37)相对齐。

3.根据权利要求2所述的一种油田除砂器,其特征在于:所述工作台(1)上表面固定连接有支脚(33),所述支脚(33)前端固定连接有筒体(14),所述筒体(14)上表面固定连接有第三外壳(25),所述第三外壳(25)上表面固定连接有第二电机架(26),所述第二电机架(26)前端固定连接有第三电机(27),所述第三电机(27)的输出轴下端固定连接有轴杆(29),所述筒体(14)上表面穿设有第四轴承(28),所述轴杆(29)穿设在第四轴承(28)内部,所述轴杆(29)表面固定连接有离心叶片(30),所述轴杆(29)下端固定连接有螺旋杆(31),所述筒体(14)下端固定连接有导砂头(34),所述螺旋杆(31)活动连接在导砂头(34)内部,所述筒体(14)侧面开设有进料口(32),所述第三外壳(25)侧面开设有出料口(35),所述L型支架(15)固定连接在筒体(14)表面。

4.根据权利要求1所述的一种油田除砂器,其特征在于:所述输送带(37)下方固定连接有槽体(38),所述输送带(37)下表面固定连接有支架(36),所述支架(36)下端固定连接在工作台(1)上表面,且支架(36)共有四组,并呈矩形固定连接在工作台(1)上表面。

5.根据权利要求1所述的一种油田除砂器,其特征在于:所述输送带(37)侧面固定连接有开关(39)。
