专利号: 2024204084240
申请人: 广州盈胜能源科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

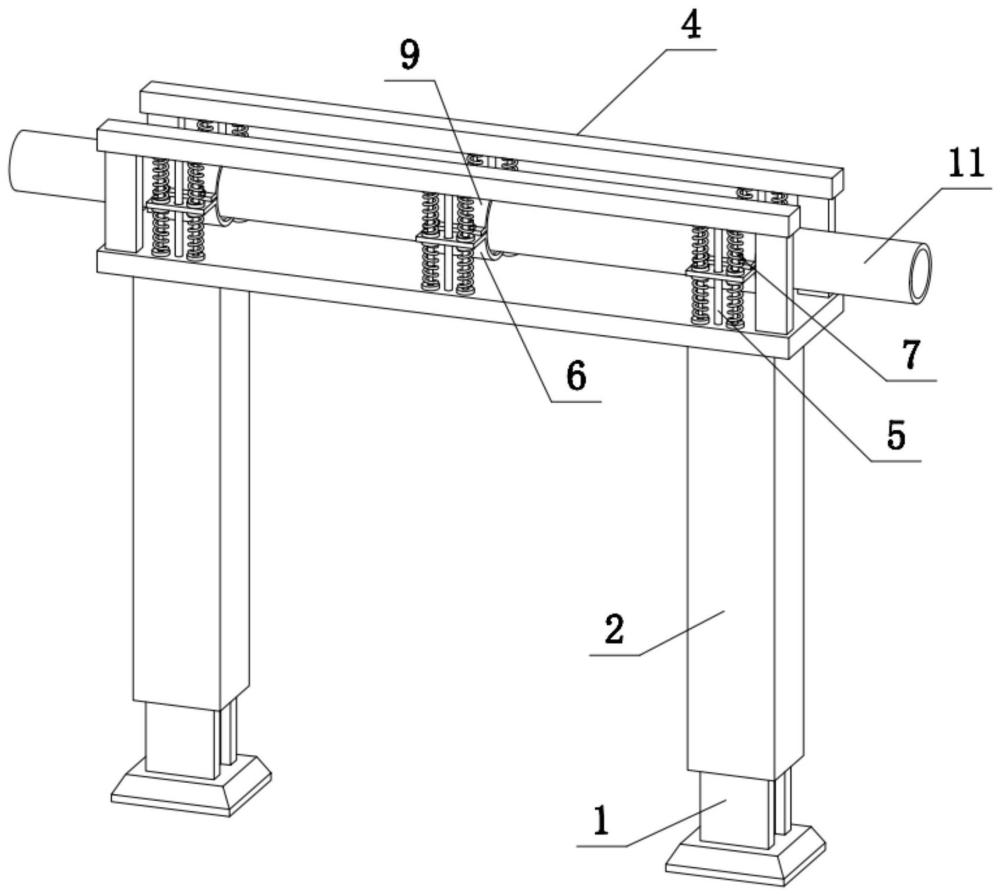

1.一种天然气管道的架空支撑结构,包括基柱,其特征在于:所述基柱的上端套接有支架,所述支架内壁的下端固定安装有限位组件,所述基柱的上端固定安装有第一减震组件,所述第一减震组件的上端与支架内部的上端固定连接,所述支架的上端固定安装有固定架,所述固定架的内壁固定安装有定位组件,所述固定架的内部通过定位组件滑动连接有托架,所述固定架内壁的外侧固定安装有第二减震组件,所述第二减震组件分别与托架的上端外侧和下端外侧固定连接,所述托架的内部插接有管体,所述托架的上端内侧固定安装有固定组件,所述托架的上端通过固定组件贴合有定位架,所述定位架的内壁与管体的上端贴合。

2.根据权利要求1所述的一种天然气管道的架空支撑结构,其特征在于:所述限位组件包括限位块与限位槽,所述限位块固定安装在支架内壁的下端,所述限位槽开设在基柱的外壁,所述限位块滑动连接在限位槽的内部。

3.根据权利要求1所述的一种天然气管道的架空支撑结构,其特征在于:所述第一减震组件包括第一阻尼器与第一弹簧,所述第一阻尼器固定安装在基柱的上端,所述第一阻尼器的上端与支架内部的上端固定连接,所述第一弹簧套接在第一阻尼器的外壁,所述第一弹簧的两端分别与基柱、支架贴合。

4.根据权利要求1所述的一种天然气管道的架空支撑结构,其特征在于:所述定位组件包括定位杆与定位槽,所述定位杆固定安装在固定架的内壁,所述定位槽开设在托架的上端外侧,所述定位槽套接在定位杆的外壁,所述定位槽的内壁与定位杆的外壁滑动连接。

5.根据权利要求1所述的一种天然气管道的架空支撑结构,其特征在于:所述第二减震组件包括第二阻尼器与第二弹簧,所述第二阻尼器分别固定安装在固定架内壁的外侧,所述第二阻尼器的一端分别与托架的上端外侧和下端外侧固定连接,所述第二弹簧套接在第二阻尼器的外壁,所述第二弹簧的两侧分别与固定架、托架贴合。

6.根据权利要求1所述的一种天然气管道的架空支撑结构,其特征在于:所述固定组件包括螺杆与螺帽,所述螺杆固定连接在托架的上端内侧,所述螺杆的上端贯穿定位架,所述螺帽螺纹连接在螺杆外壁的上端,所述螺帽的下端与定位架的上端贴合。

7.根据权利要求1所述的一种天然气管道的架空支撑结构,其特征在于:所述托架和定位架的内壁分别固定安装有防滑垫,所述防滑垫的内壁分别与管体的外壁贴合,所述防滑垫采用橡胶材料制成。
