专利号: 2024203989486
申请人: 河南永昌环保设备科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

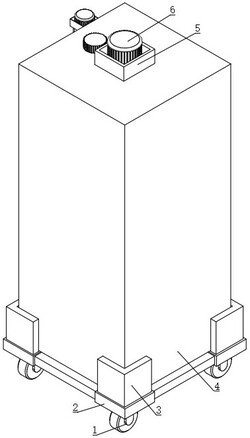

1.一种用于污水处理的消毒加药设备,包括底架(2),其特征在于:所述底架(2)顶部设置有药箱(4),所述药箱(4)顶部固定连接有第一电机架(5),所述第一电机架(5)内部设置有第一电机(6),所述第一电机(6)输出轴底端设置有连接转轴(7),所述连接转轴(7)表面固定连接有搅拌叶(8),所述药箱(4)一侧固定连接有支撑架(20),所述支撑架(20)内部底部通过轴承套接有支撑转轴(25),所述支撑转轴(25)顶端固定连接有螺纹杆(21);

所述螺纹杆(21)和支撑架(20)之间设置有驱动组件(19),所述螺纹杆(21)表面螺纹连接有螺纹套(24),所述螺纹套(24)一侧固定连接有调整架(12),所述调整架(12)内部底部设置有微型电机(14),所述微型电机(14)输出轴顶端设置有安装架(13),所述安装架(13)顶部卡接有喷水口,所述药箱(4)内部底部设置有水泵(18),所述水泵(18)一端设置有输药管(17),所述输药管(17)与喷水口之间设置有软管(16)。

2.根据权利要求1所述的一种用于污水处理的消毒加药设备,其特征在于:所述底架(2)顶部设置有限位架(3),所述药箱(4)卡接在限位架(3)内部。

3.根据权利要求1所述的一种用于污水处理的消毒加药设备,其特征在于:所述底架(2)底部固定连接有万向轮(1),所述万向轮(1)的数量为四个。

4.根据权利要求1所述的一种用于污水处理的消毒加药设备,其特征在于:所述支撑架(20)内部开设有滑槽(22),所述滑槽(22)内滑动连接有滑块(23),所述滑块(23)固定连接在螺纹套(24)一侧。

5.根据权利要求1所述的一种用于污水处理的消毒加药设备,其特征在于:所述药箱(4)内部设置有第一支撑套(9),所述第一电机(6)输出轴套接在第一支撑套(9)内部。

6.根据权利要求1所述的一种用于污水处理的消毒加药设备,其特征在于:所述药箱(4)顶部设置有进料口(10),所述进料口(10)表面螺纹连接有箱盖(11)。

7.根据权利要求1所述的一种用于污水处理的消毒加药设备,其特征在于:所述驱动组件(19)包括第二电机架(191),所述第二电机架(191)固定连接在支撑架(20)顶部,所述第二电机架(191)内部设置有第二电机(192),所述第二电机(192)输出轴底端设置在螺纹杆(21)顶端,所述支撑架(20)内侧设置有第二支撑套(193),所述第二电机(192)输出轴套接在第二支撑套(193)内部。
