专利号: 2024203988214
申请人: 河北万翔乳鸽养殖有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

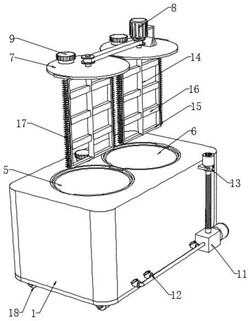

1.一种乳鸽养殖用杀菌清洗装置,包括用于盛放的水箱(1),所述水箱(1)上固定连接有排水管(2)以及进水管(3),其特征在于,还包括:

清洁机构(4),所述清洁机构(4)包括清洗筒(5)、杀菌筒(6)以及出料组件,所述清洗筒(5)以及杀菌筒(6)分别设置在水箱(1)内部,且与水箱(1)固定连接,所述出料组件包括水泵(11)以及分流管(12),所述水泵(11)固定安装在水箱(1)一侧,所述分流管(12)设置有三个,三个所述分流管(12)一端分别与水泵(11)抽水管固定连通,三个所述分流管(12)另一端分别与水箱(1)、清洗筒(5)以及杀菌筒(6)内部固定连通,三个所述分流管(12)上分别固定安装有阀门,所述水泵(11)出水管道设置为弹性伸缩管,所述水泵(11)出水管道一端固定连接有高压喷头(13),所述高压喷头(13)另一端外侧螺纹套设有雾化喷头。

2.根据权利要求1所述的一种乳鸽养殖用杀菌清洗装置,其特征在于,所述清洗筒(5)以及杀菌筒(6)顶部分别活动卡接有防护盖(7),所述防护盖(7)上分别固定连接有用于向清洗筒(5)以及杀菌筒(6)内部进行投料的进料管(9),所述水箱(1)底部分别固定连接有与清洗筒(5)以及杀菌筒(6)内部连通的排液管(10),所述清洗筒(5)以及杀菌筒(6)内分别设置有一组搅拌组件。

3.根据权利要求2所述的一种乳鸽养殖用杀菌清洗装置,其特征在于,所述搅拌组件包括转轴(14)以及搅拌框(15),所述转轴(14)穿过防护盖(7)伸至清洗筒(5)内底部,所述转轴(14)与防护盖(7)转动连接,所述搅拌框(15)固定连接在转轴(14)外侧,所述搅拌框(15)设置为矩形搅拌框,所述搅拌框(15)内部固定连接有若干呈直线排列分布的搅拌叶片(16)。

4.根据权利要求3所述的一种乳鸽养殖用杀菌清洗装置,其特征在于,所述搅拌框(15)靠近清洗筒(5)内壁的两侧分别固定连接有刷毛(17),两个所述刷毛(17)远离搅拌框(15)的一侧与清洗筒(5)内壁贴合。

5.根据权利要求2所述的一种乳鸽养殖用杀菌清洗装置,其特征在于,其中一个所述防护盖(7)顶部固定安装有电机(8),所述电机(8)输出轴一端与一个转轴(14)伸出防护盖(7)的一端固定连接,两个所述转轴(14)通过皮带传动连接。

6.根据权利要求1所述的一种乳鸽养殖用杀菌清洗装置,其特征在于,所述水箱(1)底部四角分别安装有用于对水箱(1)进行移动的万向轮(18),所述水箱(1)一侧固定安装有把手(19)。
