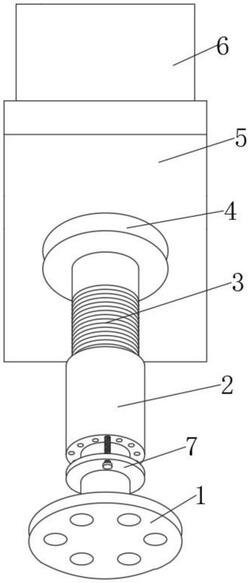

1.一种建筑工程模板固定装置,其特征在于:包括固定机构一(1),所述固定机构一(1)上安装有伸缩机构,所述伸缩机构上方设有转动座(4),所述转动座(4)上连接有夹持装置,所述夹持装置用于支撑顶部模板同时夹持横梁侧面的模板;
所述伸缩机构包括转动连接在所述固定机构一(1)上的转动筒(2),所述转动筒(2)内开设有内螺纹(21),所述内螺纹(21)内螺纹连接有螺纹杆(3),所述螺纹杆(3)沿着所述转动筒(2)长度方向伸缩,所述转动座(4)固定安装在所述螺纹杆(3)顶端;
所述夹持装置包括顶板(5)和夹持机构(6),所述顶板(5)转动连接在所述转动座(4)上,且所述转动座(4)上安装有固定所述顶板(5)的锁定机构(8),所述夹持机构(6)设置在所述顶板(5)上,且用于夹持横梁侧面的模板;
所述顶板(5)内设有驱动所述夹持机构(6)的驱动机构(9)。
2.根据权利要求1所述的一种建筑工程模板固定装置,其特征在于:所述顶板(5)内开设有安装槽(51)、驱动腔(52)、移动腔(53)和移动槽(54),所述安装槽(51)位于所述顶板(5)顶面,所述驱动腔(52)和移动腔(53)并列且位于同一高度,所述移动槽(54)位于所述移动腔(53)上方,且与所述移动腔(53)贯通;
所述驱动机构(9)包括动力部、移动部和定位部(99),所述动力部通过移动部驱动所述夹持机构(6)夹持侧面的模板,所述定位部(99)通过固定所述动力部,达到固定夹持横梁侧面的模板的目的。
3.根据权利要求2所述的一种建筑工程模板固定装置,其特征在于:所述动力部包括主动轴(91)、主动轮(92)、转动盘(93)和从动轮(94),其中:所述主动轴(91)通过轴承转动连接在所述顶板(5)上,且延伸到所述驱动腔(52)内;
所述主动轮(92)位于所述驱动腔(52)内,且与所述主动轴(91)固定连接;
所述转动盘(93)固定安装在所述主动轴(91)自由端,且用于驱动所述主动轴(91);
所述从动轮(94)设有两个且对称安装在所述主动轮(92)两侧,所述从动轮(94)通过转轴与所述顶板(5)转动连接,所述转轴一端延伸出所述驱动腔(52)至所述移动腔(53)内,所述转轴与所述移动部连接。
4.根据权利要求3所述的一种建筑工程模板固定装置,其特征在于:所述移动部包括丝杆(95)、伸缩杆(96)、移动块(97)和连接块(98),其中:所述丝杆(95)设有两个且分别与两个所述转轴固定连接;
所述伸缩杆(96)螺纹连接在所述丝杆(95)自由端,且沿着所述丝杆(95)长度方向伸缩;
所述移动块(97)固定安装在两个所述伸缩杆(96)自由端,且与所述移动腔(53)滑动连接;
所述连接块(98)设有两个且固定安装在所述移动块(97)上表面,所述连接块(98)穿过两个所述移动槽(54)与所述夹持机构(6)固定连接,所述连接块(98)沿着所述移动槽(54)滑动。
5.根据权利要求4所述的一种建筑工程模板固定装置,其特征在于:所述夹持机构(6)包括固定夹板(61)和移动夹板(62),所述固定夹板(61)插设在所述安装槽(51)内,所述安装槽(51)平行且设有若干,所述固定夹板(61)通过插入不同的所述安装槽(51)内,以应对不同宽度的横梁,所述移动夹板(62)固定安装在两个所述连接块(98)顶面,且随着所述连接块(98)靠近或远离所述固定夹板(61)。
6.根据权利要求5所述的一种建筑工程模板固定装置,其特征在于:所述定位部(99)包括第二螺钉(991)和底座(992),所述转动盘(93)上开设有若干通孔,所述底座(992)固定安装在所述顶板(5)上,且与任意所述通孔在同一高度,所述第二螺钉(991)穿过任意所述通孔并旋入所述底座(992)内,以对所述转动盘(93)进行固定,达到固定夹持横梁侧面的模板的目的。
7.根据权利要求6所述的一种建筑工程模板固定装置,其特征在于:所述转动座(4)上表面设有连接轴(41)和第二限位盘(42),所述第二限位盘(42)位于所述连接轴(41)上方且同轴转动,所述第二限位盘(42)直径大于所述连接轴(41),所述第二限位盘(42)和连接轴(41)转动连接在所述顶板(5)底端;
所述转动座(4)上还开设有容置所述锁定机构(8)的锁定腔(43)。
8.根据权利要求7所述的一种建筑工程模板固定装置,其特征在于:所述锁定机构(8)包括驱动块(81)、弹簧(82)、锁杆(83)、锁孔(84)、拉杆(85)和把手(86),其中:所述驱动块(81)滑动连接在所述锁定腔(43)内,且用于驱动所述锁杆(83);
所述锁杆(83)固定安装在所述驱动块(81)顶面,且延伸出所述锁定腔(43),并插入开设在所述顶板(5)上的锁孔(84)内,以对顶板(5)的位置进行固定;
所述弹簧(82)位于所述锁定腔(43)内壁与所述驱动块(81)之间,且用于驱动所述驱动块(81);
所述拉杆(85)固定安装在所述驱动块(81)底面,且延伸出所述锁定腔(43)至所述转动座(4)外;
所述拉杆(85)位于所述弹簧(82)内圈,所述把手(86)固定安装在所述拉杆(85)自由端,且用于驱动所述拉杆(85)。
9.根据权利要求8所述的一种建筑工程模板固定装置,其特征在于:所述固定机构一(1)包括固定座(11)、固定轴(12)和第一限位盘(13),其中:所述固定座(11)固定安装在模板需要固定的位置;
所述固定轴(12)和第一限位盘(13)从下到上依次同轴安装在所述固定座(11)上,所述第一限位盘(13)直径大于所述固定轴(12),所述固定轴(12)和第一限位盘(13)转动连接在所述转动筒(2)底端。
10.根据权利要求9所述的一种建筑工程模板固定装置,其特征在于:所述固定轴(12)上设有固定所述转动筒(2)位置的固定机构二(7),所述固定机构二(7)包括固定盘(71)、第一螺钉(72)和固定孔(73),所述固定盘(71)固定套设在所述固定轴(12)外圈,且上面开设有若干与所述第一螺钉(72)匹配的通孔,所述转动筒(2)底面开始有若干与所述通孔对应的固定孔(73),所述第一螺钉(72)穿过所述通孔并旋入所述固定孔(73)内,以对所述转动筒(2)的位置进行固定。
