专利号: 2024203931875
申请人: 深圳鹏基园林有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

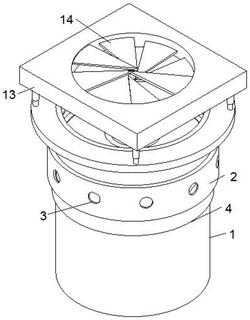

1.一种园林绿化灌溉的散射喷头,包括安装筒(1)和安装筒(1)顶部的支撑架(13),支撑架(13)的中部设置有清理片(14),其特征在于:所述安装筒(1)的中部设置有分流筒(2),所述分流筒(2)内部的上下两侧分别固接有第一增压斗(7)和第二增压斗(8),所述分流筒(2)的上下两端均固接有安装座(4),所述安装座(4)的内侧固接有橡胶环(5),且橡胶环(5)与安装筒(1)螺纹连接,所述安装筒(1)和分流筒(2)的外侧均覆盖有防锈层(9),所述安装筒(1)和分流筒(2)的内侧均覆盖有密封层(10)。

2.根据权利要求1所述的一种园林绿化灌溉的散射喷头,其特征在于:所述分流筒(2)的周侧开设有多个出水口(3),多个所述出水口(3)环形分布在分流筒(2)上。

3.根据权利要求1所述的一种园林绿化灌溉的散射喷头,其特征在于:所述安装筒(1)的外表面覆盖有螺纹槽(11),所述安装筒(1)通过螺纹槽(11)与安装座(4)螺纹连接。

4.根据权利要求1所述的一种园林绿化灌溉的散射喷头,其特征在于:所述第一增压斗(7)和第二增压斗(8)均为梯形管状结构,所述第一增压斗(7)与第二增压斗(8)的广口端相对分布,所述第一增压斗(7)和第二增压斗(8)分别位于出水口(3)的上下两侧。

5.根据权利要求1所述的一种园林绿化灌溉的散射喷头,其特征在于:所述第一增压斗(7)和第二增压斗(8)的中部均开设有出水孔(12),所述第一增压斗(7)和第二增压斗(8)均与出水口(3)贯通连接。

6.根据权利要求1所述的一种园林绿化灌溉的散射喷头,其特征在于:所述安装座(4)、分流筒(2)、安装座(4)依次设置在安装筒(1)的中部。

7.根据权利要求1所述的一种园林绿化灌溉的散射喷头,其特征在于:所述防锈层(9)为铝锌合金材料制成,所述密封层(10)为PVC材料制成。
