专利号: 2024203882402
申请人: 贵州蒙丰源开发有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

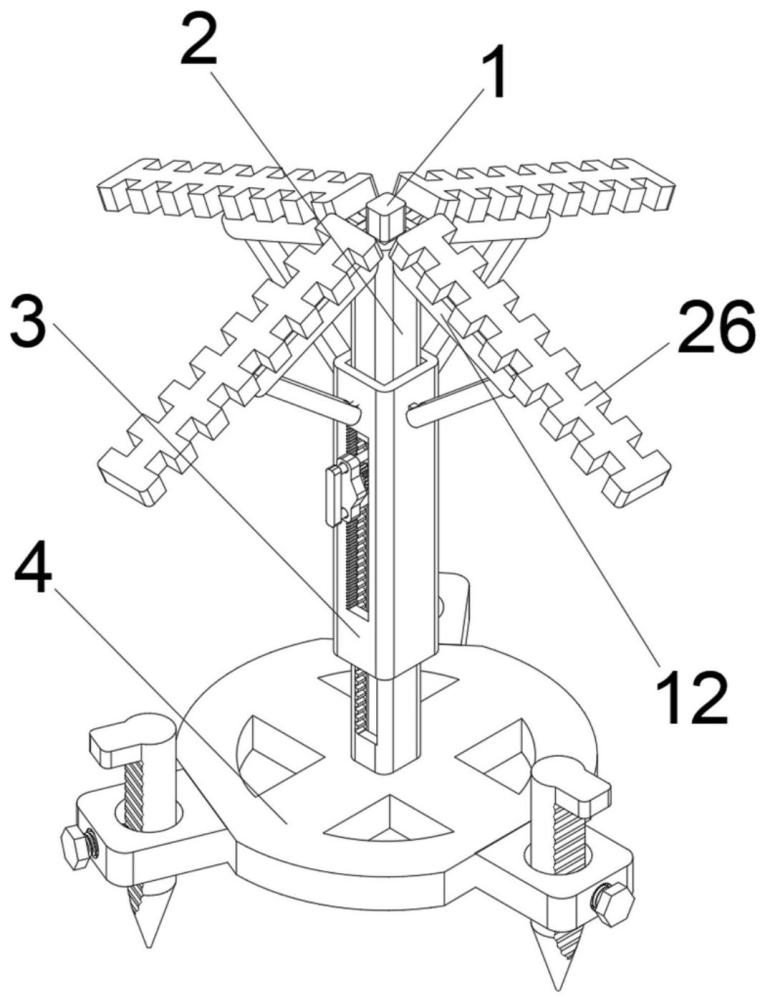

1.一种仿野生草药种植用支撑装置,包括主体柱(1),其特征在于:所述主体柱(1)的表面活动套接有移动管(2),所述移动管(2)的表面活动套接有支撑管(3),所述支撑管(3)的侧壁固定连接有多个对称设置的第一连接块(10),所述第一连接块(10)的内壁面活动套接有推动杆(11),所述推动杆(11)的内壁面活动套接有支撑板(12),所述支撑板(12)的表面活动套接有第二连接块(13),所述第二连接块(13)的侧壁与移动管(2)的侧壁固定连接,所述主体柱(1)的侧壁开设有安装槽(19),所述安装槽(19)的内壁面固定连接有轴承(20),所述轴承(20)的内壁面固定连接有旋转柱(21),所述旋转柱(21)的表面固定连接有大牙齿轮(22),所述旋转柱(21)的表面固定连接有小牙齿轮(23),所述旋转柱(21)的左端固定连接有旋转块(17),所述旋转块(17)的侧壁开设有两个对称设置的定位孔(18),所述移动管(2)的侧壁开设有大齿牙(24),所述支撑管(3)的侧壁开设有小齿牙(25)。

2.根据权利要求1所述的一种仿野生草药种植用支撑装置,其特征在于:所述主体柱(1)的底面固定连接有底座板(4),所述底座板(4)的表面固定连接有多个连接板(5),所述连接板(5)的顶面开设有活动孔(6),所述活动孔(6)的内壁面活动套接有固定柱(7),所述活动孔(6)的侧壁开设有螺纹孔(8),所述螺纹孔(8)的内壁面螺纹连接有螺纹柱(9)。

3.根据权利要求1所述的一种仿野生草药种植用支撑装置,其特征在于:所述大牙齿轮(22)与大齿牙(24)啮合连接,所述小牙齿轮(23)与小齿牙(25)啮合连接,所述大齿牙(24)的牙径大于小齿牙(25)的牙径。

4.根据权利要求1所述的一种仿野生草药种植用支撑装置,其特征在于:所述主体柱(1)的侧壁开设有两个对称设置的定位槽(14),所述定位槽(14)的内壁面活动套接有定位柱(15),两个所述定位柱(15)的左端固定连接有定位块(16),所述定位孔(18)的内壁面与定位柱(15)的表面活动套接。

5.根据权利要求1所述的一种仿野生草药种植用支撑装置,其特征在于:所述支撑板(12)的顶面固定连接有扩张板(26),所述扩张板(26)的两侧开设有多个对称设置的凹形槽。

6.根据权利要求1所述的一种仿野生草药种植用支撑装置,其特征在于:所述支撑板(12)的顶面开设有避位孔(27),所述支撑板(12)的长度小于推动杆(11)的长度。
