专利号: 2024203855195
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

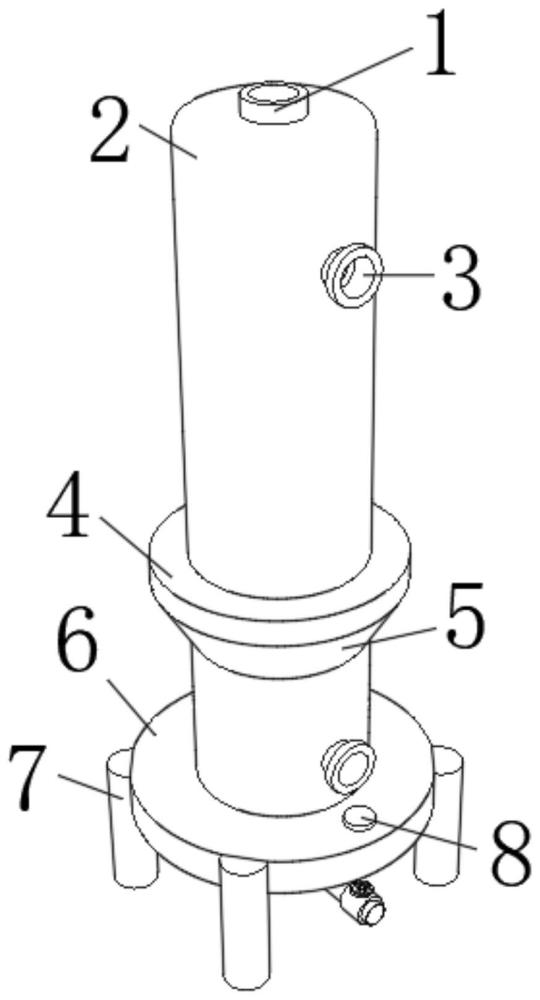

1.一种填料均匀的填料塔,包括第一外壳(2),其特征在于:所述第一外壳(2)的顶端固定连接有排气口(1)并贯穿,所述第一外壳(2)的内壁顶部固定连接有除雾块(9),所述第一外壳(2)的前端外壁靠近除雾块(9)的下方固定连接有液体入口(3)并贯穿内外两侧,所述第一外壳(2)内壁中部固定连接有引流块(10),所述引流块(10)的形状为三角环形,所述引流块(10)底端固定连接有液体分流块(11),所述液体分流块(11)中部内壁固定连接有若干个分流管(18)并贯穿,所述第一外壳(2)底端内壁前后两侧固定连接有若干个液体分布器(12),所述液体分布器(12)的形状为波浪形。

2.根据权利要求1所述的一种填料均匀的填料塔,其特征在于:所述第一外壳(2)底端外壁固定连接有环形风扇(4)并贯穿,所述环形风扇(4)底端远离第一外壳(2)的一侧固定连接有梯形环(5)。

3.根据权利要求2所述的一种填料均匀的填料塔,其特征在于:所述梯形环(5)底端固定连接有第二外壳(19),所述第二外壳(19)的顶端内壁固定连接有导风块(17)。

4.根据权利要求3所述的一种填料均匀的填料塔,其特征在于:所述第二外壳(19)前端底部固定连接有气体入口(13)并贯穿内外两侧,所述第二外壳(19)底端固定连接有储水桶(14)。

5.根据权利要求4所述的一种填料均匀的填料塔,其特征在于:所述储水桶(14)底端中部固定连接有出水管(15)并贯穿,所述出水管(15)前端内壁固定连接有阀门(16)。

6.根据权利要求5所述的一种填料均匀的填料塔,其特征在于:所述储水桶(14)的外壁顶部固定连接有支撑环(6),所述支撑环(6)的顶端前侧固定连接有控制器(8)。

7.根据权利要求6所述的一种填料均匀的填料塔,其特征在于:所述支撑环(6)的外壁四侧均固定连接有支撑柱(7)。
