专利号: 2024203833020
申请人: 山东硕新建设项目管理有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

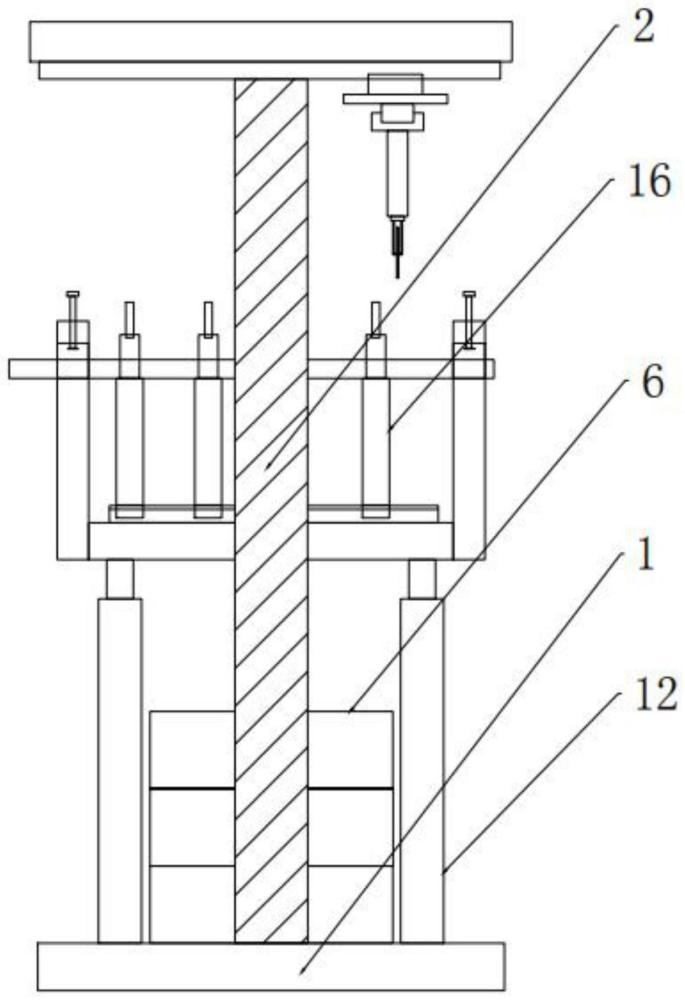

1.一种建筑工程钢结构切割装置,其特征在于:包括固定部,所述固定部包括底板、液压杆、放置板、竖板、滑轨、移动板、放置框、伸缩杆和压紧弧,所述底板的上端设置所述液压杆,所述液压杆的上端设置所述放置板;

所述放置板的两相对侧端均设置所述竖板,所述竖板的外壁设置贯通孔,所述贯通孔设置有若干,且所述贯通孔沿所述竖板依次排列设置;

所述放置板的上端设置所述滑轨,所述移动板的底部设置滑槽,且所述滑槽对应滑动套设于所述滑轨的外部;

所述移动板的上端设置所述放置框,所述伸缩杆的端部安装贯穿至所述放置框内壁的上端;

所述伸缩杆设置有若干,所述伸缩杆与所述贯通孔一一相对设置;所述伸缩杆的输出端设置所述压紧弧;

所述放置板的上部设置用于进行切割的切割部。

2.根据权利要求1所述的一种建筑工程钢结构切割装置,其特征在于:所述滑轨的外壁设置刻度,且所述刻度沿所述滑轨的长度方向依次排列设置。

3.根据权利要求1所述的一种建筑工程钢结构切割装置,其特征在于:所述移动板设置有若干,且所述移动板沿所述滑轨的长度方向依次排列设置。

4.根据权利要求1所述的一种建筑工程钢结构切割装置,其特征在于:所述移动板的上端设置放置弧,且所述放置弧对应设置于所述压紧弧的下部;所述放置弧设置有若干,且所述放置弧与所述贯通孔一一相对设置。

5.根据权利要求1所述的一种建筑工程钢结构切割装置,其特征在于:所述贯通孔的上端设置螺纹通孔,所述螺纹通孔的上端设置锁紧螺杆,所述锁紧螺杆的末端贯穿所述螺纹通孔至所述贯通孔内。

6.根据权利要求5所述的一种建筑工程钢结构切割装置,其特征在于:所述切割部包括纵支板、升降切割机和纵滑轨,所述纵支板的下端设置所述纵滑轨,所述纵滑轨的下端设置所述升降切割机。

7.根据权利要求6所述的一种建筑工程钢结构切割装置,其特征在于:所述切割部还包括安装立板、横板和横滑轨,所述安装立板设置于所述放置板的侧边,所述安装立板的上端设置所述横板,所述横板的下部设置所述横滑轨,所述横滑轨的下端设置所述纵支板。

8.根据权利要求1所述的一种建筑工程钢结构切割装置,其特征在于:所述底板的上端设置重力块,所述重力块设置有若干,且所述重力块依次竖向排列设置。
