专利号: 2024203746395
申请人: 保定贝重建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

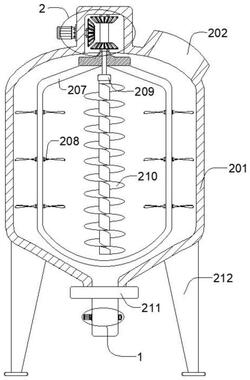

1.一种防出料堵塞的水泥搅拌装置,包括防堵机构(1),以及安装于防堵机构(1)一侧的第一驱动电机(102);

所述防堵机构(1)的顶部设置有搅拌机构(2),以及安装于搅拌机构(2)顶面左侧的第二驱动电机(203);

其特征在于,还包括:

所述防堵机构(1)包括疏通框(101),所述疏通框(101)的一端与第一驱动电机(102)固定连接;

其中,第一驱动电机(102)的输出端贯穿疏通框(101)的一侧并固定连接有转动轴(103);

其中,转动轴(103)的外侧转动连接有固定块(104),所述固定块(104)的一端均与疏通框(101)固定连接。

2.根据权利要求1所述的一种防出料堵塞的水泥搅拌装置,其特征在于:所述固定块(104)的外侧套设有转盘(105),所述转盘(105)一端的内部与转动轴(103)固定连接,所述转盘(105)的底侧与疏通框(101)转动连接。

3.根据权利要求2所述的一种防出料堵塞的水泥搅拌装置,其特征在于:所述转盘(105)的顶侧固定连接有月牙型块(106),所述月牙型块(106)的一侧与固定块(104)转动连接,所述转动轴(103)远离第一驱动电机(102)的一端贯穿疏通框(101)并固定连接有皮带轮(107)。

4.根据权利要求3所述的一种防出料堵塞的水泥搅拌装置,其特征在于:所述皮带轮(107)的外侧贴合连接有皮带本体(108),所述皮带本体(108)远离皮带轮(107)的一端与转动轴(103)贴合连接。

5.根据权利要求1所述的一种防出料堵塞的水泥搅拌装置,其特征在于:所述搅拌机构(2)包括搅拌罐(201),所述搅拌罐(201)顶部的一侧开设有入料口(202),所述搅拌罐(201)顶部的中心位置与第二驱动电机(203)固定连接,所述第二驱动电机(203)的输出端贯穿搅拌罐(201)并固定连接有主齿轮(204),所述主齿轮(204)的一侧啮合连接有第一从齿轮(205),所述第一从齿轮(205)的顶部与搅拌罐(201)转动连接,所述主齿轮(204)的另一侧啮合连接有第二从齿轮(206),所述第二从齿轮(206)的底部与搅拌罐(201)转动连接。

6.根据权利要求5所述的一种防出料堵塞的水泥搅拌装置,其特征在于:所述第二从齿轮(206)的底部一端贯穿搅拌罐(201)并固定连接有搅拌框架(207),所述搅拌框架(207)的左右两侧均固定连接有若干个搅拌叶(208),所述搅拌叶(208)的个数为三组,且搅拌叶(208)均匀分布在搅拌框架(207)的外侧,所述第一从齿轮(205)的底部固定连接有辊轴(209)。

7.根据权利要求6所述的一种防出料堵塞的水泥搅拌装置,其特征在于:所述辊轴(209)远离第一从齿轮(205)的一端先后贯穿第二从齿轮(206)和搅拌框架(207)并固定连接有进料叶(210),所述搅拌罐(201)的底部设置有下料控制阀(211),所述搅拌罐(201)底部的左右两侧均固定连接有支撑腿(212)。
