专利号: 2024203738399
申请人: 山东雷晶工程建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

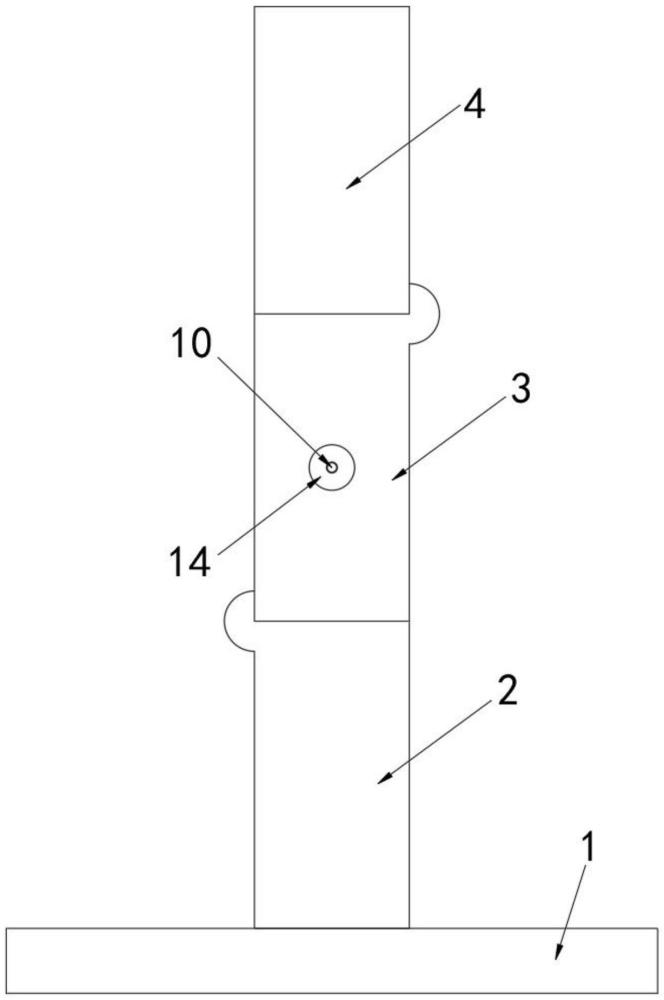

1.一种组合式安全防撞栏,包括底座(1)和固定板(2),其特征在于,所述固定板(2)固定设置于底座(1)的上表面,所述固定板(2)的上侧设置有第一活动板(3),所述第一活动板(3)的上侧设置有第二活动板(4),所述第一活动板(3)的下端一侧和第二活动板(4)的下端另一侧均固定设置有连接环(6),所述连接环(6)的内壁固定套接有转杆(7),所述转杆(7)的两端均转动连接有侧板(5),多个所述侧板(5)的一侧分别与对应的固定板(2)和第一活动板(3)固定连接;

所述第一活动板(3)的内部开设有空腔,所述空腔的内部两端均滑动设置有滑板(9),两个所述滑板(9)相背离的一侧均固定设置有插杆(8),所述固定板(2)的上表面和第二活动板(4)的下表面均开设有插孔,两个所述插杆(8)的一端均延伸至空腔的外侧并与对应的插孔插接;

所述空腔的内部设置有带动两个所述插杆(8)移动的传动机构。

2.根据权利要求1所述的组合式安全防撞栏,其特征在于,所述传动机构包括旋转块(11)和推杆(12),所述空腔的中部转动设置有连接杆(10),所述旋转块(11)固定套接于连接杆(10)的杆壁,两个所述推杆(12)设置于旋转块(11)的两侧,两个所述推杆(12)的一端均通过第一轴销(13)与对应的旋转块(11)的一端转动连接,两个所述推杆(12)的另一端均通过第二轴销(15)与对应的推板的中部转动连接。

3.根据权利要求2所述的组合式安全防撞栏,其特征在于,所述连接杆(10)的杆壁活动套接有扭簧(16),所述扭簧(16)的两端分别与对应的连接杆(10)和空腔的内壁固定连接。

4.根据权利要求2所述的组合式安全防撞栏,其特征在于,所述连接杆(10)的一端延伸至空腔的外侧并固定套接有转轮(14)。

5.根据权利要求1所述的组合式安全防撞栏,其特征在于,所述滑板(9)和空腔的横截面均为方形。

6.根据权利要求4所述的组合式安全防撞栏,其特征在于,所述转轮(14)的侧壁设置有防滑纹路。
